Определение химического состава металла позволяет установить, какие элементы входят в образец или деталь, в каком виде представлен результат и можно ли сопоставить состав с заданной маркой. Итог услуги содержит результаты элементного анализа, применённый метод, перечень определяемых элементов и ограничения, влияющие на интерпретацию.
Метод выбирают по задаче, материалу, форме детали и требуемому набору элементов. Один анализатор не определяет любую марку металла в полном объёме: например, XRF не измеряет углерод, поэтому для задач с углеродом подбирают подходящий OES, LIBS или лабораторный метод.
Что даёт химический анализ металла
Химический анализ металла показывает элементный состав исследованного участка или образца в пределах возможностей выбранного метода. Результат помогает сопоставить фактические данные с заданной маркой, проверить однородность состава по нескольким точкам или уточнить материал детали перед дальнейшими работами.
- Определяемые элементы перечисляются отдельно, чтобы было понятно, какие компоненты вошли в результат, а какие метод не измеряет.
- Для каждой точки анализа фиксируется полученное значение либо качественный признак, если количественная оценка для выбранного метода неприменима.
- В документе указывается использованный метод, поскольку XRF, OES и LIBS дают разные возможности по элементам и чувствительности к условиям измерения.
- Сопоставление с заданной маркой выполняется только при наличии названия марки, стандарта заказчика или другого исходного критерия сравнения.
Если задача состоит только в установлении состава, сравнение с маркой не добавляется автоматически. Заказчик получает данные анализа и описание их границ, а вывод о соответствии формулируется только при наличии понятного эталона.
Когда услуга подходит
Услуга подходит для образцов, деталей и металлических изделий, по которым нужно определить состав материала, проверить предположение о марке или получить данные перед восстановлением документации. Формат работы согласуют после описания объекта: важны материал, размеры, доступность поверхности и вопрос, на который должен ответить анализ.
- Идентификация неизвестного металлического образца по доступному набору элементов.
- Проверка предположительной марки детали перед закупкой, ремонтом или изготовлением аналога.
- Сравнение нескольких участков одной детали, если заказчику важно увидеть различия состава.
- Подготовка исходных данных для дальнейшего реверс-инжиниринга или восстановления конструкторской документации.
Химический анализ металла не заменяет измерение геометрии, оценку состояния поверхности и восстановление чертежей. Если одновременно требуется определить форму и размеры детали, применяется отдельная услуга 3D-сканирование деталей для производства, контроля геометрии и восстановления чертежей.
Какие исходные данные нужны
До расчёта важно описать не только название детали, но и сам вопрос к анализу. Один и тот же образец можно исследовать по-разному: для предварительной идентификации достаточно одного набора элементов, а для проверки конкретной марки потребуется другой метод и сопоставительный критерий.
- Название образца или детали и предполагаемый материал, если он известен.
- Фотографии объекта с видимым местом предполагаемого анализа.
- Размеры, масса и форма образца, включая сведения о доступности поверхности.
- Количество образцов или точек, которые нужно исследовать.
- Список элементов, которые имеют значение для задачи, если он известен заранее.
- Заданная марка, состав, чертёж или иной критерий сравнения, если требуется сопоставление.
- Описание покрытия, загрязнения, коррозии, окраски или другой обработки поверхности.
Если часть сведений отсутствует, сначала согласуют границы исследования. Нельзя достоверно выбрать метод только по фотографии или общему названию детали, когда неизвестны покрытие, доступ к поверхности и необходимость определить углерод.
Как выбирается метод анализа
Метод определяет, какие элементы войдут в результат и какие ограничения нужно указать. XRF подходит для ряда задач по элементному составу металлов, однако углерод этим методом не измеряется. Для определения углерода рассматривают OES, LIBS или лабораторный метод, выбранный под конкретную задачу и объект.
| Исходная задача | Подход к анализу | Результат | Что ограничивает вывод |
|---|---|---|---|
| Нужно получить состав доступной поверхности металлического образца | Метод выбирают по материалу, поверхности и нужному набору элементов | Перечень определяемых элементов и значения по исследованной точке или точкам | Покрытие, загрязнение, неоднородность и доступность участка |
| Нужно проверить предполагаемую марку без требования к углероду | Сопоставительный анализ по согласованному набору элементов | Сравнение фактического состава с заданной маркой | Отсутствие исходного критерия или элементов, которые выбранный метод не измеряет |
| Нужно определить углерод в составе | Подбирают OES, LIBS или лабораторный метод по задаче | Результат по углероду в составе согласованного анализа | Метод, состояние поверхности, форма образца и условия измерения |
| Нужно сравнить несколько участков детали | Фиксируют точки и одинаковый порядок их исследования | Сопоставимые результаты по выбранным участкам | Разная обработка поверхности и неоднородность материала |
Таблица описывает принцип выбора, а не универсальный перечень доступных методов для любого металла. Окончательный вариант согласуют после получения данных об образце и цели анализа.

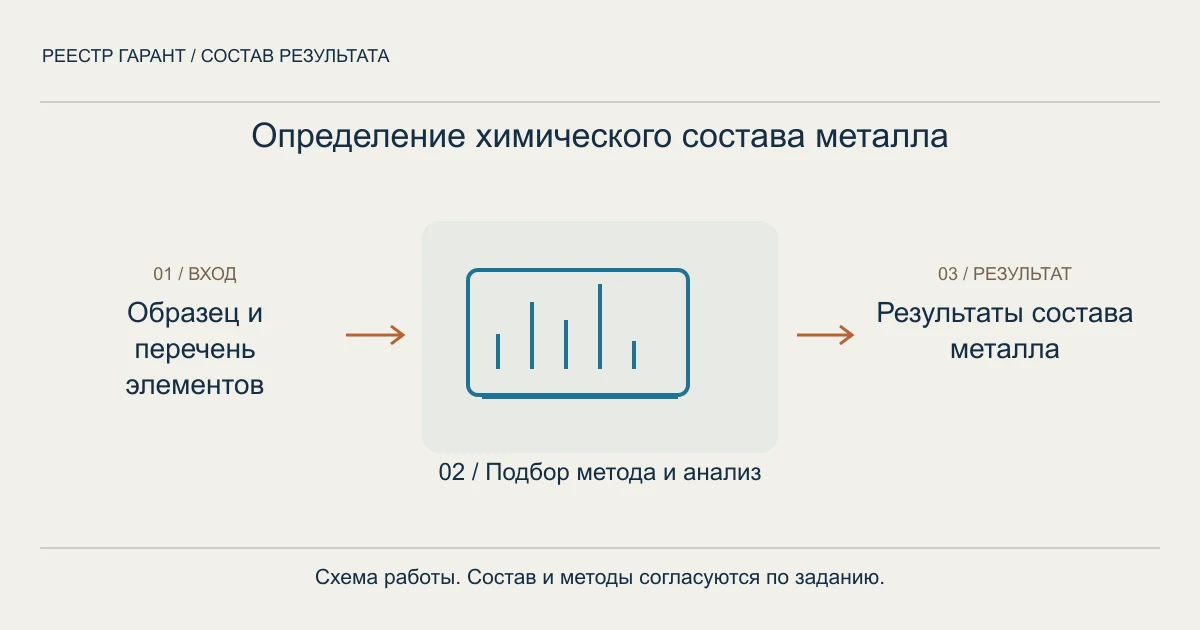

Этапы выполнения услуги
- Постановка задачи. Уточняются объект, предполагаемый материал, нужные элементы, количество точек и необходимость сравнения с маркой.
- Проверка исходных данных. Оцениваются форма, поверхность, доступность участка, наличие покрытия и ограничения, которые могут повлиять на измерение.
- Согласование метода. Определяется подходящий метод или комбинация методов. Отдельно фиксируется, входит ли в задачу определение углерода.
- Исследование образца. Анализ выполняется по согласованным точкам и элементам. Для нескольких участков порядок точек фиксируется заранее.
- Обработка результатов. Данные приводятся в согласованном формате с указанием метода и границ применимости.
- Передача и приёмка. Заказчик получает согласованный комплект материалов и проверяет его по критериям, указанным ниже.
Изменение объекта после согласования влияет на расчёт и состав результата. Например, добавление новых деталей или требования определить углерод может потребовать другого метода и отдельного согласования.
Что передаётся заказчику
Состав материалов зависит от поставленной задачи, но результат всегда должен позволять понять, что именно исследовали и как читать полученные данные. Формат передачи согласуется до начала анализа, чтобы итог не оказался набором чисел без описания границ.
- Результаты элементного анализа образца, детали или согласованных точек.
- Название применённого метода и указание на элементы, которые этим методом не определяются.
- Описание исследованного объекта, участка или нумерации точек, если анализ проводился в нескольких местах.
- Сопоставление с заданной маркой, когда заказчик передал критерий сравнения.
- Замечания об ограничениях поверхности, покрытия, загрязнения, неоднородности или формы объекта.
- Итоговая формулировка по поставленному вопросу без расширения выводов за пределы проведённого анализа.
Сертификат, подтверждение соответствия или вывод о пригодности изделия не входят в услугу автоматически. Такие материалы относятся к другим задачам и оговариваются отдельно, если заказчик действительно нуждается в них.
Критерии приёмки результата
Результат принимается после проверки его соответствия согласованному заданию. Заказчик сопоставляет переданные материалы с объектом и перечнем требований, зафиксированным до начала работы.
- В результате указан именно тот образец, деталь или участок, который был передан на анализ.
- Перечень определяемых элементов соответствует согласованной задаче.
- Для каждого результата понятно, к какой точке или части объекта он относится.
- Метод анализа и его ограничения указаны в переданных материалах.
- Сопоставление с маркой выполнено только при наличии заданного критерия.
- Неопределяемые элементы и причины ограничения вывода отмечены явно.
Если исходные данные не позволили получить ответ на отдельный вопрос, это фиксируется в результате, а не заменяется предположением о марке или составе.
Ограничения метода
Состав поверхностного слоя не всегда описывает состав металла во всём объёме детали. Покрытие, окисление, загрязнение, ремонтная наплавка и неоднородность материала способны изменить данные конкретной точки. Поэтому место анализа и состояние поверхности нужно сообщить до расчёта.
XRF не измеряет углерод. Если углерод определяет различие между предполагаемыми марками, одного XRF недостаточно. В такой ситуации согласуют другой метод, включая OES, LIBS или лабораторный вариант, подходящий для образца и требуемого результата.
По одному измерению нельзя объявлять деталь полностью соответствующей марке, если состав неоднороден, эталон не передан или выбранный метод не охватывает значимые элементы. Сравнение показывает отношение полученных данных к заданному критерию, а не заменяет отдельную оценку механических свойств, структуры, геометрии или состояния изделия.
Стоимость и оформление заказа
Цена услуги определяется под расчёт. На неё влияют количество образцов и точек, доступность поверхности, перечень элементов, необходимость определения углерода, способ сравнения с маркой и состав передаваемых материалов.
Для предварительного расчёта направьте описание детали, фотографии, предполагаемый материал и вопрос, который должен закрыть анализ. После уточнения исходных данных согласуются метод, границы результата, состав материалов и стоимость.
Связаться по задаче можно по телефону +7 920-898-17-18 или через форму заказа.
Связанные задачи
Когда элементного анализа недостаточно, состав работ расширяют только по отдельному согласованию. Для восстановления формы и размеров детали подходит реверс-инжиниринг и восстановление КД. Проверку измерительной части документации описывает метрологическая экспертиза КД.
Вопросы и ответы
Отвечают инженеры-конструкторы бюро. Не нашли свой вопрос: позвоните +7 920-898-17-18.
В.01 Можно ли определить марку металла одним анализом?
Не всегда. Марка сопоставляется с фактическим составом только при наличии заданного критерия и набора элементов, который покрывает выбранный метод. Если для различения марок нужен углерод, XRF не решает задачу, поэтому согласуют OES, LIBS или лабораторный метод.
В.02 Подойдёт ли XRF для определения химического состава металла?
XRF подходит для ряда задач по составу металлической поверхности, но его возможности зависят от материала, поверхности и перечня элементов. Углерод XRF не измеряет. Покрытие и загрязнение также могут повлиять на результат, поэтому состояние участка описывают до анализа.
В.03 Нужно ли передавать образец целиком?
Это зависит от формы, размеров, доступа к поверхности и выбранного метода. Иногда достаточно доступной точки, а иногда для корректной постановки задачи требуется образец или несколько участков детали. Возможность работы с конкретным объектом оценивают по фотографиям и описанию.
В.04 Что будет, если на детали есть покрытие или коррозия?
Состав покрытия и загрязнённого слоя может отличаться от состава основного металла. В результате указывают это ограничение, а место и способ анализа согласуют отдельно. Если поверхность нельзя подготовить или открыть, вывод относится к исследованному слою, а не автоматически ко всей детали.
В.05 Можно ли сравнить несколько деталей между собой?
Да, если заранее определить перечень деталей, точки и элементы сравнения. Для каждой точки фиксируют принадлежность к конкретному объекту, после чего результаты приводят в сопоставимом виде. Вывод ограничивается исследованными участками и не распространяется на необследованные части деталей.
