Изготовление запчастей для ремонта оборудования — это выпуск ремонтной детали по согласованным исходным данным: чертежу, восстановленной конструкторской документации или образцу. Результатом становится ремонтная деталь с зафиксированными сопряжениями, материалом, объёмом контроля и условиями приёмки.
Цена рассчитывается под задачу. Для расчёта нужны сведения о детали, оборудовании, количестве, исходной документации и требованиях к результату. Обсудить задачу можно по телефону +7 920-898-17-18 или через форму: Обсудить задачу.
Когда подходит изготовление запчастей для ремонта оборудования
Изготовление запчастей для ремонта оборудования подходит, когда штатная деталь недоступна, снята с производства, повреждена или требуется единичное либо небольшое количество ремонтных деталей. Основанием для работы служит согласованный комплект данных, а не только название детали или её фотография.
- Есть рабочий чертёж, эскиз с размерами или другая конструкторская документация, по которой можно определить форму и сопряжения.
- Есть исходный образец, включая изношенную деталь, а также возможность уточнить её назначение и условия установки.
- Нужно восстановить данные по детали, если номинальные размеры и материал не сохранились.
- Требуется изготовить запчасть из металла по образцу после проверки геометрии, посадок и состояния исходной детали.
- Нужно повторить деталь для ремонта оборудования по согласованному описанию, а не подобрать внешне похожий компонент.
Одной фотографии недостаточно для подтверждения совместимости. На ней обычно нельзя надёжно определить посадки, резьбы, толщины, биение, шероховатость, материал и влияние износа на размеры.
Как определяется совместимость ремонтной детали
Совместимость ремонтной детали определяется по сопряжениям, рабочим размерам, форме контактных поверхностей и условиям установки. Восстановленный размер изношенного образца не принимается за номинальный без дополнительного обоснования.
Особое внимание уделяется поверхностям, которые передают нагрузку, фиксируют положение детали или соединяются с соседними элементами. Если изношенный образец изменил геометрию, исходные размеры уточняются по сопряжённым деталям, сохранившейся документации или согласованной методике восстановления.
В исходных данных фиксируют назначение детали и важные ограничения: где она устанавливается, какие поверхности являются базовыми, какие размеры влияют на сборку, допускается ли изменение материала и какие параметры нужно проверить после изготовления. Если часть информации отсутствует, её выносят в перечень открытых вопросов до согласования заказа.
При изготовлении запчастей для ремонта оборудования нельзя обещать совместимость только по совпадению внешнего контура. Деталь считается подготовленной к приёмке после того, как согласованы её геометрия, материал, контрольные параметры и способ сравнения с исходными данными.
Что нужно предоставить для расчёта
Расчёт начинается с анализа исходных данных. Чем точнее описаны установка и назначение детали, тем меньше риск заложить в изготовление ошибочный размер изношенного образца или неполное требование к контролю.
- Наименование детали и её функция в оборудовании.
- Чертёж, эскиз, фрагмент конструкторской документации или восстановленные данные.
- Образец детали, если изготовление запчасти по образцу является основным вариантом.
- Фотографии общего вида и рабочих поверхностей, если передача образца сразу невозможна.
- Сведения о сопряжённых деталях, посадках, резьбах, базах и размерах, критичных для сборки.
- Информация о материале, термообработке или покрытии, если эти свойства указаны в исходной документации.
- Количество деталей и желаемая схема передачи результата.
- Требования к измерениям, проверке и комплекту документов, если они нужны заказчику.
Образец помогает восстановить форму, но не всегда раскрывает исходные требования. Изношенная поверхность может отличаться от проектной, а следы ремонта могут изменить её геометрию. Поэтому образец рассматривают вместе с назначением детали и сопряжёнными элементами.

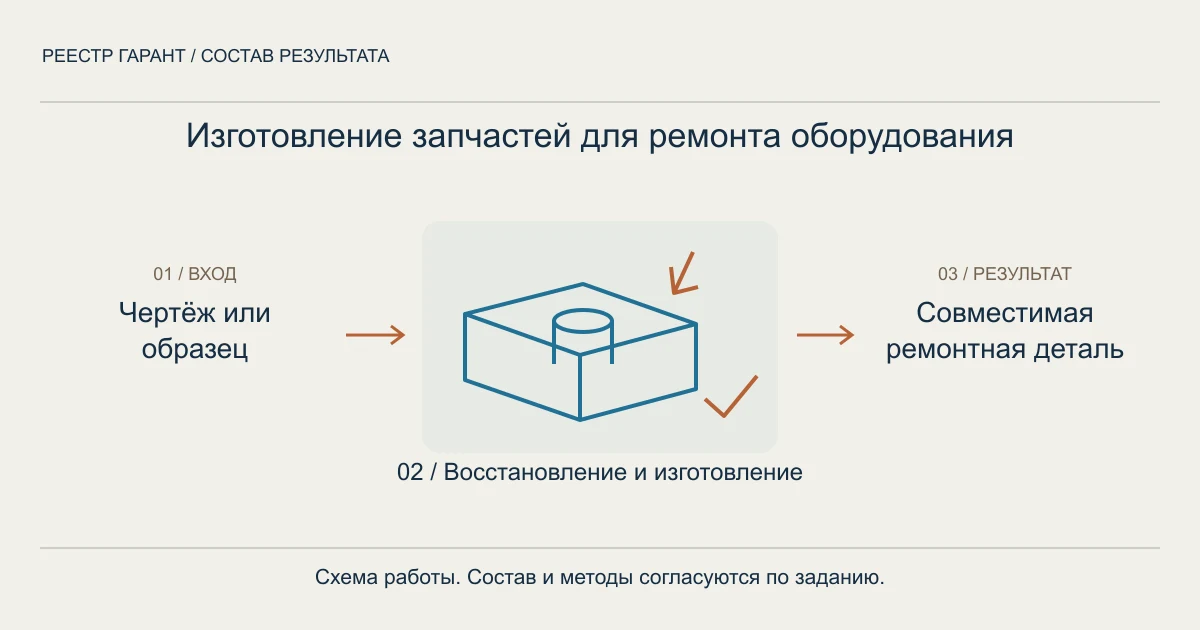

Этапы изготовления запчастей для ремонта оборудования
1. Предварительный разбор задачи
Сначала проверяется, достаточно ли данных для понимания детали, её установки и требуемого результата. Определяются отсутствующие размеры, спорные поверхности, необходимость анализа образца и параметры, которые нельзя назначить без согласования.
2. Согласование исходной модели детали
По чертежу, восстановленным данным или образцу фиксируются форма, рабочие поверхности, сопряжения, материал и другие характеристики, влияющие на изготовление. Если сведения противоречат друг другу, приоритет согласовывается до запуска работ.
3. Подготовка производственных данных
Состав производственных данных зависит от сложности запчасти и качества исходной документации. В него могут входить уточнённые размеры, обозначение баз, описание материала, контрольные параметры и порядок проверки. Неопределённые характеристики не заменяются догадкой: их выносят на отдельное согласование.
Когда для выпуска детали требуется отдельная конструкторская проработка, исходные данные можно подготовить в рамках самостоятельной услуги «Чертежи на заказ для производства в России». Если документацию нужно восстановить по изделию, применяется отдельное направление «Реверс-инжиниринг и восстановление КД». Эти работы не включаются в изготовление автоматически и оговариваются отдельно.
4. Изготовление детали
Изготовление выполняется по согласованным данным. В заказе отдельно фиксируются количество, материал, требования к поверхностям, контрольным размерам и передаваемым материалам. Изменение исходной модели после согласования может потребовать нового расчёта.
5. Контроль и передача
Готовая запчасть проверяется по параметрам, которые заранее включены в критерии приёмки. Заказчик получает деталь и согласованный комплект результатов: например, перечень проверенных размеров, сведения о материале или контрольный документ, если его состав предусмотрен договорённостью.
Состав результата
Результат зависит от исходных данных и согласованного объёма работ. Базовым результатом служит изготовленная ремонтная деталь, соответствующая утверждённым параметрам. Документы и дополнительные материалы передаются только в том составе, который определён до начала изготовления.
- Изготовленная запчасть в согласованном количестве.
- Согласованные данные детали: чертёж, восстановленная документация или описание образца.
- Перечень контрольных параметров, по которым принимается результат.
- Сведения о фактически согласованном материале, если материал входит в задание.
- Результаты измерений или иной контрольный материал, если такой состав предусмотрен заказом.
- Описание выявленных ограничений и отклонений, если их невозможно устранить без изменения исходного задания.
Отдельно оговариваются технологический маршрут, специальная оснастка, дополнительные проверки, требования к покрытию, термообработке и упаковке. Эти позиции не включаются в состав по умолчанию, потому что их необходимость зависит от конструкции и условий эксплуатации.
Критерии приёмки
Приёмка проводится по согласованным данным, а не по субъективному сходству детали с образцом. В задании заранее определяют, какие размеры и поверхности считаются критичными, какие документы передаются и каким способом подтверждается соответствие.
- Форма и основные размеры соответствуют согласованному чертежу, эскизу или восстановленным данным.
- Сопряжения и посадочные поверхности выполнены по параметрам, включённым в задание.
- Материал соответствует согласованному обозначению или описанию, если материал был определён как обязательный параметр.
- Количество изготовленных деталей соответствует заказу.
- Контрольные результаты представлены в согласованном составе, если их передача предусмотрена.
- Выявленные ограничения, расхождения исходных данных и согласованные отступления отражены до передачи результата.
Если заказчик предоставляет изношенный образец, его фактические размеры не становятся критерием приёмки автоматически. Для оценки результата используют согласованные номинальные данные или параметры сопряжённой сборки, когда они доступны.
Сравнение вариантов исходных данных
Способ постановки задачи влияет на полноту результата и количество вопросов до изготовления. Таблица показывает, какие данные обычно доступны на старте и что потребуется согласовать.
| Вариант | Что есть на старте | Что можно определить | Что нужно согласовать |
|---|---|---|---|
| Чертёж | Размеры, обозначения и требования, указанные в документации | Форму, сопряжения, материал и контрольные параметры в пределах документации | Актуальность чертежа, количество, дополнительные проверки и состав передачи |
| Восстановленные данные | Результаты анализа детали и доступные сведения о её установке | Рабочую геометрию, базы и параметры, необходимые для согласования детали | Номинальные размеры, спорные характеристики и объём конструкторской проработки |
| Изношенный образец | Физическая деталь с фактическим состоянием поверхностей | Конструктивную форму и признаки сопряжений | Поправки на износ, номинальную геометрию, материал и критичные размеры |
| Фотографии и описание | Внешний вид и сведения от заказчика | Предварительную оценку состава задачи | Размеры, образец или документацию до подтверждения возможности изготовления |
Ограничения метода
Изготовление запчастей для ремонта оборудования не заменяет проверку всей сборки, диагностику причины отказа и проектирование оборудования. Изготовленная деталь оценивается в пределах согласованного задания. Если разрушение связано с перегрузкой, неправильной установкой или износом сопряжённых элементов, одной заменой запчасти проблему можно не устранить.
- По одной фотографии нельзя подтвердить точные размеры и совместимость.
- Изношенный образец нельзя использовать как безусловный источник номинальной геометрии.
- Без данных о материале нельзя достоверно зафиксировать его свойства только по внешнему виду.
- Специальные допуски, особая приёмка и сертификация не считаются включёнными без отдельного согласования.
- Отрасль применения, включая авиацию, ремонт или беспилотные системы, сама по себе не определяет технологию изготовления и комплект документов.
- Копирование чужих товарных знаков, гарантий производителя и обозначений не входит в задачу изготовления детали.
Если для изготовления требуется технологическая проработка, её состав и стоимость обсуждаются отдельно. Подготовка маршрута может быть оформлена как самостоятельная услуга «Разработка технологического процесса для производства изделий и деталей». Оснастка также не включается автоматически; при необходимости её проектирование согласуется отдельным заданием.
Что оговаривается до заказа
До расчёта фиксируются не только название и количество запчастей. Важны границы ответственности за исходные данные, способ передачи образца, порядок согласования спорных размеров и перечень параметров, которые будут проверены после изготовления.
- Какая версия чертежа или документации считается исходной.
- Кто подтверждает восстановленные размеры и изменения относительно образца.
- Какие поверхности и сопряжения относятся к критичным.
- Как определяется материал и какие свойства нужно подтвердить.
- Какой контроль проводится и в каком виде передаются результаты.
- Что происходит при обнаружении расхождения между образцом, чертежом и фактической сборкой.
- Какие дополнительные работы оплачиваются отдельно от изготовления.
Цена формируется под расчёт после анализа исходных данных. На неё влияют сложность детали, количество, необходимость восстановления документации, согласованный контроль и дополнительные работы, включённые в задание. Неподтверждённые характеристики не закладываются в коммерческое предложение как обещание результата.
Для начала достаточно описать оборудование и запчасть, приложить доступные материалы и сообщить, какие параметры критичны для ремонта. Обсудить задачу.
Заказ услуги
Чтобы получить расчёт, передайте описание детали, чертёж или образец, сведения о сопряжениях, количество и требования к контролю. После разбора исходных данных согласуются границы изготовления, состав результата, критерии приёмки и цена под расчёт.
Связаться для обсуждения можно по телефону +7 920-898-17-18. Обсудить задачу.
Вопросы и ответы
Отвечают инженеры-конструкторы бюро. Не нашли свой вопрос: позвоните +7 920-898-17-18.
В.01 Можно ли заказать изготовление запчасти только по образцу?
Да, образец можно использовать как исходный объект, если его можно исследовать и сопоставить с условиями установки. Изношенную геометрию не принимают за номинальную автоматически. Для критичных размеров потребуются данные о сопряжённых деталях, сохранившаяся документация или отдельное согласование восстановления номинала.
В.02 Подходит ли фотография для изготовления детали?
Фотография подходит для предварительной оценки задачи и состава недостающих данных. Она не подтверждает размеры, материал, посадки и состояние рабочих поверхностей, поэтому запуск изготовления только по фотографии не считается достаточным основанием без дополнительных измерений или документации.
В.03 Можно ли изготовить металлическую запчасть по старой детали?
Да, такой вариант рассматривается после уточнения материала, геометрии, сопряжений и требований к рабочим поверхностям. Если материал неизвестен, его нельзя достоверно определить только по внешнему виду. В задании отдельно фиксируют допустимость выбора материала и способ подтверждения результата.
В.04 Входит ли в услугу восстановление чертежа?
Восстановление чертежа и конструкторской документации не включается автоматически в изготовление. Если исходных данных недостаточно, сначала определяется состав реверс-инжиниринга или конструкторской проработки, а затем согласуются отдельные работы, сроки и передаваемые материалы.
В.05 Что делать, если изготовленная деталь не устанавливается в оборудование?
Сначала сравнивают фактические размеры детали с согласованными критериями приёмки и проверяют состояние сопряжённых элементов. Если исходные размеры были сняты с изношенного образца или в сборке есть дополнительные повреждения, причина может находиться за пределами изготовления. Порядок разбора такого расхождения фиксируется в задании до передачи результата.
