Проектирование испытательных и измерительных стендов

При проектировании испытательных и измерительных стендов разрабатываем конструкцию и состав решений, необходимых для проведения заданных испытаний и измерений. На выходе заказчик получает проект стенда по программе испытаний, а изготовление и наладка рассматриваются как отдельные согласуемые этапы.

Стенд связывает объект испытаний, нагрузку, режим работы, измерительный канал, оснастку и действия оператора в одну проверяемую конструкцию. Проект фиксирует, что именно испытывают, какие параметры измеряют, в каких режимах работает стенд и какие материалы нужны для последующей реализации.

Обсудить задачу

Когда нужно проектирование испытательных и измерительных стендов

Услуга подходит, когда испытательное оборудование требуется разработать под конкретный объект, программу испытаний или набор измеряемых параметров. Проектирование помогает перейти от общего описания задачи к согласованной конструкции, где видны нагрузки, точки измерений, требования к оснастке и действия оператора.

• Нужно проверить изделие, узел, материал или сборку в заданных режимах.
• Требуется воспроизводимо прикладывать нагрузку и фиксировать результат измерений.
• Готовое оборудование не соответствует объекту, диапазонам воздействия или схеме контроля.
• Нужно определить состав датчиков, креплений, защитных элементов и органов управления.
• Изготовление стенда планируется после утверждения проектных решений.

Проектирование не заменяет испытательную лабораторию и не присваивает стенду статус аккредитованной лаборатории. Разработанный стенд также не гарантирует сертификацию продукции: его назначение и критерии оценки определяются программой испытаний и согласованными исходными данными.

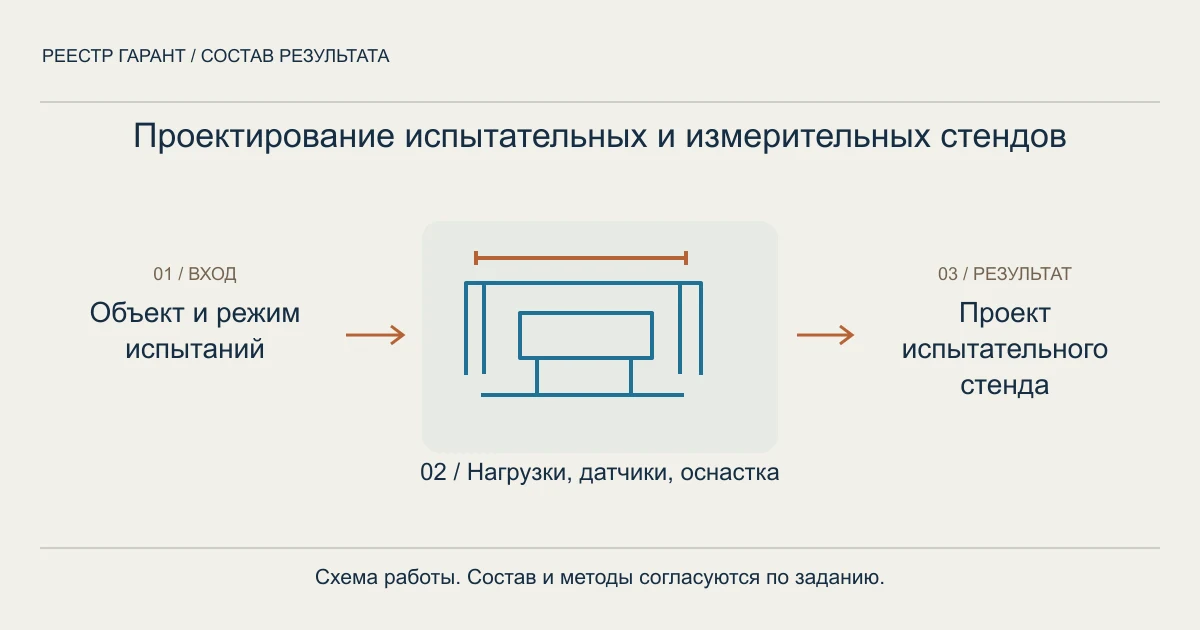

Что входит в результат проектирования

Основной результат услуги представляет собой согласованный проект стенда, связанный с конкретной программой испытаний. В нём описываются объект, воздействия, режимы, измерительные каналы, оснастка, меры безопасности, управление и конструкторская документация в согласованном составе.

• Объект испытаний. Фиксируются его габаритные, установочные и функциональные особенности, которые влияют на конструкцию стенда.
• Нагрузки и режимы. Описываются виды воздействия, последовательность режимов, условия перехода между ними и ограничения, заданные исходной программой.
• Измеряемые параметры. Для каждого параметра определяется точка или способ измерения, необходимый канал и требуемая связь с результатом испытания.
• Оснастка. Проектируются элементы установки, фиксации, базирования, сменные части и решения, которые позволяют повторять положение объекта.
• Датчики. Определяется назначение измерительных элементов, места их установки и связь с регистрируемыми параметрами.
• Безопасность и управление. Описываются защитные решения, действия оператора, запуск, остановка, контроль состояния и реакции на предусмотренные отклонения.
• Конструкторская документация. Состав чертежей, схем, спецификаций и поясняющих материалов согласуется с задачей и будущим способом реализации.

Изготовление, поставка компонентов, монтаж, программирование и наладка не входят в проект автоматически. Эти работы обсуждаются отдельно после определения конструкции, состава оборудования и ответственности участников.

Исходные данные для начала работ

Стоимость услуги определяем по исходным данным. Чем точнее описаны объект и программа испытаний, тем раньше можно зафиксировать границы проектирования и состав результата.

• Описание объекта испытаний, его назначение и предполагаемое состояние во время проверки.
• Программа испытаний или исходное задание с последовательностью воздействий и режимами.
• Перечень измеряемых параметров и требуемый способ представления результатов.
• Сведения о нагрузках, ограничениях по установке, рабочем пространстве и доступе оператора.
• Имеющиеся чертежи, модели, схемы, спецификации и ранее подготовленные материалы.
• Предпочтения по оснастке, датчикам, управлению и составу будущей конструкторской документации.
• Данные о предполагаемом изготовлении или эксплуатации, если они уже определены заказчиком.

Если часть сведений отсутствует, её фиксируют как открытый вопрос проектирования. Неподтверждённые параметры не подменяются предположениями: их выносят на согласование либо закладывают несколько вариантов решения с указанием различий.

Как проходит проектирование испытательных стендов

Работа начинается с разбора задачи и проверки исходных материалов. На этом этапе определяется, какие испытания должен обеспечивать стенд, какие параметры нужно измерять и где заканчивается проектирование, а изготовление или наладка становятся отдельной услугой.

1. Сбор и анализ исходных данных. Уточняются объект, нагрузки, режимы, параметры, ограничения по размещению и предполагаемый порядок работы оператора.
2. Формирование концепции. Определяются принцип установки объекта, схема приложения воздействий, измерительные точки, состав оснастки и общая логика управления.
3. Проверка проектных решений. Сопоставляются режимы испытаний, конструкция стенда, безопасность, доступ к объекту, смена оснастки и возможность выполнить необходимые измерения.
4. Разработка документации. Оформляются согласованные чертежи, схемы, спецификации и описания в составе, который установлен заданием.
5. Передача и приёмка. Заказчик получает согласованный комплект материалов и проверяет его по программе испытаний, перечню исходных данных и критериям приёмки.

Если на этапе концепции выясняется, что выбранный способ установки не позволяет получить нужный параметр или выдержать заданный режим, решение возвращается на согласование. Такой порядок позволяет изменить схему до передачи документации, а не переносить проблему на изготовление.

Сравнение исходной задачи и результата

Проектирование переводит описание испытаний в набор решений, которые можно проверить по документам. В таблице показано, какой исходный вопрос закрывает соответствующий проектный результат.

Критерии приёмки результата

Результат принимается по согласованному заданию, а не по внешнему сходству с готовым оборудованием. Документация должна описывать именно тот стенд, который предназначен для указанного объекта и программы испытаний.

• Все испытательные режимы из согласованной программы отражены в проектных решениях или отдельно отмечены как исключённые по согласованию.
• Для каждого заявленного измеряемого параметра указаны место, способ или канал получения результата.
• Конструкция содержит решения по установке объекта, оснастке, доступу к контрольным точкам и смене предусмотренных элементов.
• Описание управления связывает действия оператора с режимами работы, запуском, остановкой и контролем состояния.
• Меры безопасности и ограничения применения описаны в пределах доступных исходных данных.
• Состав передаваемой документации соответствует согласованному объёму и позволяет использовать материалы как основу для дальнейшей реализации.
• Открытые вопросы, допущения и решения, зависящие от изготовления или наладки, перечислены отдельно.

Если заказчик меняет объект, нагрузки, режимы или перечень измерений после согласования концепции, состав результата и стоимость подлежат пересмотру. Проектирование не включает проверку фактически изготовленного стенда, если монтаж и наладка не заказаны отдельным этапом.

Что передаётся заказчику

Состав материалов зависит от задачи и фиксируется до начала разработки. В передаваемый результат могут входить материалы, которые описывают конструкцию, измерительные решения, управление и подготовку к реализации.

• Описание назначения и области применения стенда.
• Компоновочные и конструктивные решения для объекта испытаний.
• Схемы установки, фиксации, приложения нагрузки и размещения измерительных элементов.
• Перечень режимов испытаний и связанных с ними измеряемых параметров.
• Описание оснастки, датчиков, защитных решений и действий оператора.
• Чертежи, схемы, спецификации и другие документы в согласованном составе.
• Перечень допущений, ограничений и вопросов, которые требуют решения на следующем этапе.

Формат файлов, уровень детализации и состав документации согласуются с назначением результата. Если проект нужен как основа для изготовления, это указывается в задании, чтобы чертежи и спецификации разрабатывались с соответствующей глубиной.

Ограничения метода

Проектирование по неполным исходным данным не подтверждает характеристики, которые заказчик не задал. Нельзя определить корректную схему стенда, если неизвестны объект испытаний, режимы воздействия, измеряемые параметры или условия установки.

Стенд проектируется под согласованную программу испытаний. Изменение программы после завершения работ может потребовать новой оснастки, других датчиков, пересмотра нагрузок, управления и конструкторской документации. Такая доработка оформляется отдельным объёмом.

Расчёты, изготовление, монтаж, наладка, подбор серийных компонентов, разработка программного обеспечения и проведение самих испытаний включаются только по отдельному согласованию. Проект не подтверждает фактическую точность измерений и не заменяет проверку собранного оборудования.

Условный пример: если требуется испытывать узел при нескольких режимах нагрузки и одновременно фиксировать перемещение в заданной точке, проект должен связать крепление узла, механизм воздействия, место установки датчика, порядок переключения режимов и способ записи результата. Само изготовление такого стенда в этот пример не входит.

Стоимость и порядок обсуждения задачи

Стоимость проектирования испытательных и измерительных стендов определяем по исходным данным и согласованному составу работ. На неё влияют сложность объекта, количество режимов, число измеряемых параметров, состав оснастки, требования к управлению, глубина конструкторской документации и объём исходных материалов.

1. Вы передаёте описание объекта и доступные материалы.
2. Мы фиксируем назначение стенда, границы услуги и недостающие сведения.
3. Согласовываем состав проектного результата, критерии приёмки и отдельные этапы.
4. После расчёта обсуждаем стоимость, формат передачи и порядок работы.

Для обсуждения задачи используйте форму на странице или свяжитесь по телефону +7 920-898-17-18. Если требуется сначала подготовить исходное задание, полезно ознакомиться с услугой Техническое задание на разработку КД. Связанные проектные материалы описывает раздел Разработка конструкторской документации.

Обсудить задачу
