Разработка корпусов для приборов и электроники

Разработка корпусов для приборов и электроники — это инженерная услуга по созданию конструкции, в которой размещаются плата, компоненты, разъёмы и другие элементы устройства. На выходе заказчик получает 3D-модель корпуса и чертежи с проработанными размерами, креплениями, доступом к узлам, материалом и способом изготовления.

Конструкция корпуса разрабатывается под конкретное устройство, его компоненты и предполагаемый способ производства. Цена рассчитывается под задачу после анализа исходных данных.

Обсудить задачу

Что входит в разработку корпуса устройства

Состав работы определяется конструкцией прибора и степенью готовности исходных материалов. В базовую инженерную проработку входит корпус вокруг заданных компонентов, а не самостоятельная разработка электроники или внешний дизайн изделия.

• компоновка платы, аккумулятора, дисплея, кнопок, разъёмов и других компонентов внутри корпуса;
• определение габаритов, толщины стенок, посадочных мест и внутренних зазоров;
• разработка креплений для платы, крышки, панелей, кабелей и съёмных элементов;
• проработка сборки, последовательности установки деталей и доступа к узлам;
• выбор материала и технологии изготовления с учётом предполагаемого выпуска;
• создание 3D-модели и комплекта чертежей в согласованном объёме.

Корпус связывает электронные компоненты, механические детали и условия эксплуатации в одну конструкцию. Поэтому разработчик проверяет не только внешний контур, но и возможность собрать изделие без доступа к скрытым креплениям, чрезмерного натяжения проводов или демонтажа лишних узлов.

Если для изделия нужен выразительный внешний облик, цветовая концепция, декоративные элементы или несколько вариантов дизайна, этот результат согласовывается отдельно. Инженерная разработка корпуса не включает дизайн внешнего вида по умолчанию.

Кому подходит услуга

Услуга подходит разработчикам приборов, производителям электроники и заказчикам, которым нужно превратить набор компонентов, эскиз или готовую плату в конструкцию корпуса для дальнейшего изготовления.

• плата уже разработана, но для неё нет подходящего корпуса;
• готовый корпус не подходит по разъёмам, креплениям или внутреннему объёму;
• нужно объединить плату, экран, органы управления и кабельные вводы в одном изделии;
• требуется подготовить конструкцию под выбранный способ изготовления;
• нужно переработать существующий корпус, сохранив часть компонентов или габаритов.

На раннем этапе также можно определить, каких исходных данных не хватает для начала проектирования. Если плата или компоненты ещё меняются, в задании фиксируют допустимые диапазоны размеров и точки, которые нельзя менять без повторной проверки корпуса.

Исходные данные для расчёта и начала работ

Точность конструкции зависит от качества исходных данных. Чем полнее заказчик описывает компоненты, интерфейсы и ограничения, тем меньше решений приходится принимать предположительно.

• 3D-модели, чертежи или фактические размеры платы и компонентов;
• расположение разъёмов, кнопок, индикаторов, дисплеев, вентиляционных отверстий и других элементов интерфейса;
• описание способа установки корпуса и требований к доступу при сборке, обслуживании или замене компонентов;
• предпочтительный материал и технология изготовления, если они уже выбраны;
• ограничения по габаритам, массе, ориентации устройства и месту установки;
• условия эксплуатации, если они влияют на конструкцию корпуса;
• пожелания к разъёмным соединениям, крышкам, защёлкам, резьбовым элементам и маркировке.

Заказчик может передать не полный комплект, а имеющиеся материалы: фотографию узла, эскиз, размеры платы или перечень компонентов. В таком случае предварительно фиксируются допущения и перечень данных, которые нужно подтвердить до выпуска финальной модели.

Для обсуждения исходных требований можно использовать услугу Техническое задание на разработку КД. Она помогает отделить обязательные характеристики корпуса от пожеланий, которые допустимо уточнить в процессе.

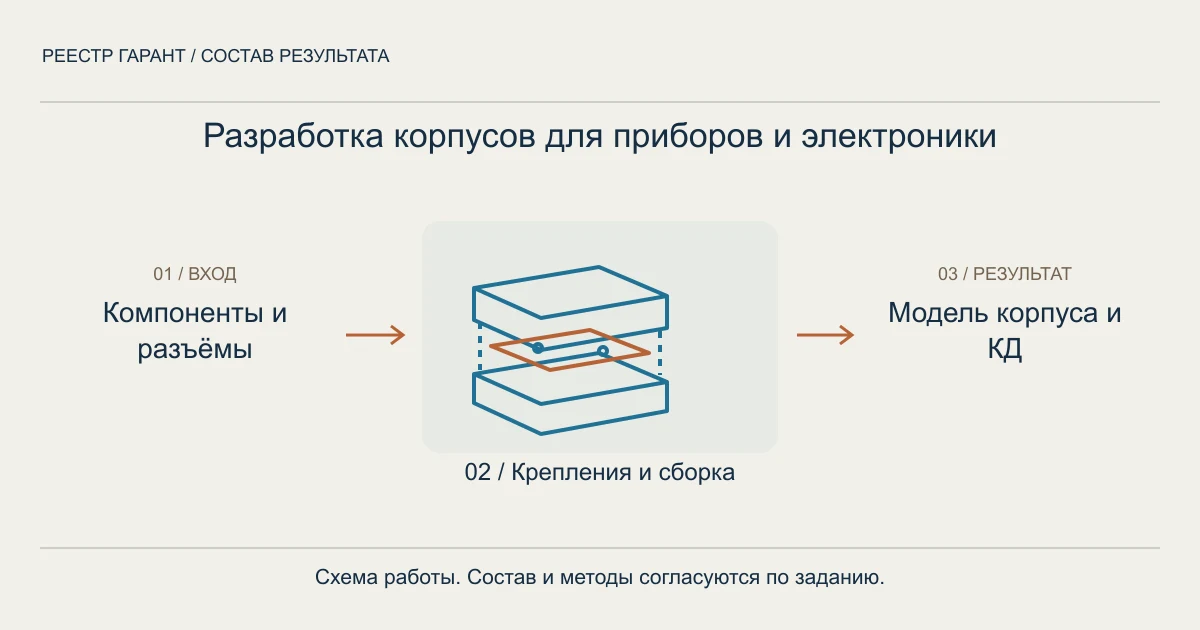

Этапы разработки корпуса

Работа начинается с проверки исходных данных и заканчивается передачей согласованной конструкции. Каждый этап даёт проверяемый результат, поэтому спорные решения фиксируются до перехода к следующей части проекта.

1. Разбор задачи. Определяются состав устройства, доступные материалы, ограничения по габаритам, способ сборки и предполагаемая технология изготовления. Если данных недостаточно, составляется перечень вопросов и допущений.
2. Компоновка. Компоненты размещаются внутри корпуса с учётом креплений, разъёмов, органов управления, кабелей и доступа к обслуживаемым элементам. На этом этапе согласуется принцип разделения корпуса, например крышка, основание, панель или отдельная вставка.
3. Проработка конструкции. Разрабатываются стенки, рёбра, стойки, посадочные места, соединения деталей, отверстия и элементы фиксации. Решения сопоставляются с выбранным материалом и способом изготовления.
4. Проверка сборки. Анализируется, можно ли установить компоненты в предусмотренной последовательности, закрепить их без конфликтов и получить доступ к нужным соединениям. Способ проверки зависит от состава переданных моделей и чертежей.
5. Подготовка 3D-модели и чертежей. Документы оформляются в согласованном составе, с размерами, обозначением деталей и сведениями, необходимыми для дальнейшего изготовления или уточнения конструкции.
6. Согласование результата. Заказчик проверяет конструкцию по утверждённым критериям приёмки. Замечания, относящиеся к согласованному заданию, рассматриваются в рамках оговорённого состава работ; новые требования оцениваются отдельно.

Точный порядок этапов может меняться, если заказчик передаёт уже готовую компоновку или существующую модель корпуса. Такой сценарий не отменяет проверку креплений, сборки и соответствия исходным ограничениям.

Результат и критерии приёмки

Результат разработки корпуса устройства принимается по соответствию конструкции согласованному заданию и переданным исходным данным. Внешняя привлекательность сама по себе не заменяет инженерную проверку.

Приёмка включает проверку размеров и взаимного положения основных элементов, наличия предусмотренных креплений, отверстий и разъёмов, а также соответствия материала и технологии согласованному решению. Документы должны позволять однозначно понять состав корпуса и использовать модель как основу для следующего этапа работ.

Если заказчик меняет плату, разъём, габариты компонента или способ изготовления после согласования модели, потребуется оценить влияние изменения на корпус. Переработка в таком случае оговаривается отдельно.

При необходимости дальнейшую работу можно продолжить в рамках услуги Комплект конструкторской документации. Если отдельные детали требуют проверки нагрузки, применяются Инженерные расчёты на прочность.

Ограничения и дополнительные условия

Разработка корпуса формирует конструкцию вокруг заданных компонентов. Она не подтверждает защитные свойства изделия, электромагнитную совместимость, герметичность или соответствие специальным условиям эксплуатации, если такие задачи отдельно не включены в техническое задание и не обеспечены необходимыми проверками.

• дизайн внешнего вида, фирменная стилистика и несколько визуальных концепций согласуются отдельно;
• изменение электрической схемы или переразводка платы не входит в разработку корпуса;
• изготовление опытного образца, серийное производство и подбор поставщика оговариваются отдельным составом работ;
• испытания готового изделия не входят в услугу без отдельного согласования;
• точность результата зависит от достоверности размеров, моделей и ограничений, переданных заказчиком;
• дополнительные расчёты, новые варианты конструкции и переработка после изменения задания оцениваются отдельно.

Класс защиты, требования к ЭМС, ударным нагрузкам, температуре, влаге или способу очистки нельзя обещать без согласования условий и проверки конструкции. Такие характеристики становятся частью результата только тогда, когда заказчик сформулировал их в задании, а стороны определили способ проверки.

Стоимость услуги рассчитывается под конкретную задачу. На неё влияют готовность исходных данных, количество компонентов, сложность сборки, число деталей, требования к документации и необходимость дополнительных расчётов. Цена под расчёт.

Что передаём заказчику

Состав передачи фиксируется до начала разработки, чтобы заказчик понимал, какие файлы и сведения входят в результат. Формат 3D-модели, состав чертежей и способ передачи выбираются с учётом дальнейшей работы с конструкцией.

• согласованную 3D-модель корпуса и его деталей;
• чертежи деталей и сборочных решений в оговорённом составе;
• данные о материале, соединениях, креплениях и технологии изготовления, если они входят в задание;
• перечень принятых допущений и ограничений, влияющих на использование модели;
• замечания по исходным данным, которые требуют проверки перед изготовлением.

Передача исходных файлов электроники со стороны исполнителя не предполагается, если они не были предоставлены или отдельно согласованы. Файлы, которые заказчик передаёт для работы, должны содержать актуальные размеры и обозначение версии.

Для задачи, где требуется полный комплект документации на изделие, доступна отдельная услуга Разработка конструкторской документации. Разработка корпуса остаётся самостоятельной услугой и не заменяет проектирование всего изделия.

Как заказать разработку корпуса

Чтобы получить расчёт, передайте описание устройства, доступные модели или чертежи компонентов, требования к разъёмам и габаритам, а также предполагаемый способ изготовления. Если часть сведений неизвестна, это нужно указать сразу: задача может начаться с уточнения состава исходных данных.

После анализа материалов согласуются границы услуги, состав результата, критерии приёмки, дополнительные проверки и цена. Работы выполняются по утверждённому заданию, а изменения, которые влияют на уже согласованную конструкцию, рассматриваются отдельно.

Связаться по вопросу разработки корпуса устройства можно по телефону +7 920-898-17-18 или через форму заказа.
