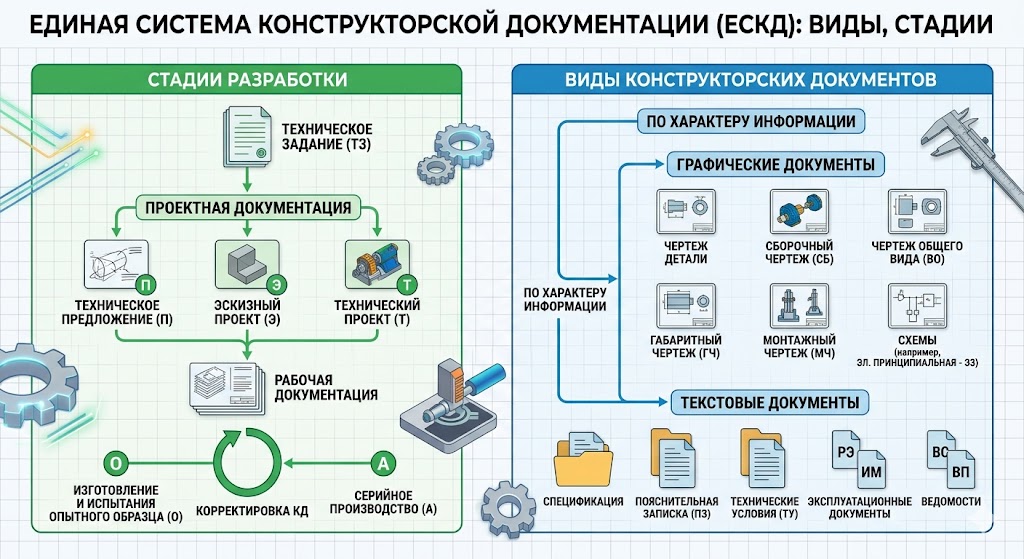

Виды, комплектность и стадии конструкторской документации по ЕСКД

Этот материал отвечает на прикладной вопрос: какие виды конструкторских документов входят в комплект КД, как связаны комплектность и стадии разработки и какие документы нужны для опытного образца, серии или единичного производства.

Если нужно общее объяснение системы стандартов и её отличий от СПДС, начните со статьи «Что такое ЕСКД и когда она нужна». Ниже фокус уже: классификация документов по ГОСТ Р 2.102-2023 и стадии разработки по ГОСТ 2.103-2013.

Виды и комплектность конструкторских документов по ЕСКД

Вид документа определяет его назначение: чертёж показывает изделие или составную часть, спецификация раскрывает состав сборки, схема описывает связи, а текстовый документ фиксирует требования, устройство или порядок применения. Комплектность выбирают не по универсальному шаблону, а по изделию, техническому заданию, стадии и задаче передачи КД.

Для российских материалов по видам и комплектности базовым ориентиром служит ГОСТ Р 2.102-2023. Стадии разработки КД рассматривают отдельно по ГОСТ 2.103-2013: проектная проработка, документация опытного образца и рабочая документация для производства решают разные задачи.

Какие стандарты ЕСКД чаще всего нужны

ЕСКД объединяет много стандартов, и не каждый из них нужен в каждой задаче. Для большинства промышленных проектов сначала проверяют состав изделия, стадию разработки, требования заказчика, договор, производство, сертификацию и цель применения комплекта КД.

Базовое оформление: форматы, линии и основные надписи

В практической работе ЕСКД начинается с привычных правил оформления: формата листа, рамки, основной надписи, обозначений, линий, видов, разрезов, размеров и допусков. Эти правила нужны не только для бумажного архива. Они помогают читать КД одинаково в CAD-системе, PDF-комплекте, электронном архиве и производственном задании.

• Форматы. Стандарты семейства ЕСКД задают применяемые размеры листов и порядок размещения информации, чтобы документы можно было хранить, печатать и передавать без потери структуры.
• Основные надписи. В «штампе» фиксируют обозначение документа, наименование изделия, материал, массу, масштаб, литеру, исполнителей и контрольные подписи.
• Линии и графика. Основные, тонкие, штриховые и штрихпунктирные линии показывают разные элементы чертежа: видимый контур, оси, скрытые элементы, выносные линии и размеры.
• Электронные документы. Для современных проектов важно заранее определить, какие файлы считаются подлинниками, как хранятся версии и как передаются связанные модели, спецификации и PDF.

Разговор об оформлении становится предметным, когда рядом есть числа. Ниже — те, что спрашивают чаще всего.

Это таблица 1 ГОСТ 2.301-68 «ЕСКД. Форматы», срок введения — 1 января 1971 года, изменения введены приказом Росстандарта от 22 июня 2006 г. № 117-ст с 1 сентября 2006 года. Логика простая: за основной принят лист 1189 × 841 мм площадью ровно 1 м², остальные получены последовательным делением пополам параллельно меньшей стороне. Производные форматы обозначают кратностью — А0×2, А4×8 и так далее; их образуют увеличением коротких сторон на величину, кратную их размерам.

Толщина линий тоже не на глаз: по пункту 5 ГОСТ 2.303-68 «ЕСКД. Линии» сплошная основная линия s имеет толщину от 0,5 до 1,4 мм в зависимости от величины и сложности изображения и формата чертежа, а линии одного типа на одном чертеже в одном масштабе должны быть одинаковой толщины.

Литеры: как по документу видно, на какой стадии изделие

Литера — это реквизит, который показывает стадию разработки. По ней сразу понятно, можно ли по этой документации запускать серию или перед вами ещё проект. Таблица 1 ГОСТ 2.103-2013 (введён приказом Росстандарта от 26 ноября 2014 г. № 1794-ст) расставляет их так.

Стадия «Техническое предложение» не распространяется на КД, разрабатываемую по заказу Министерства обороны. Проектная КД — это техническое предложение, эскизный и технический проекты; рабочая КД — стадии опытного образца, серийного (массового) и единичного производства. Установочная серия по определению стандарта — первая промышленная партия, изготовленная в период освоения производства, чтобы подтвердить готовность выпускать продукцию с установленными требованиями и в заданных объёмах.

Что сменилось 1 марта 2024 года

Самая частая ошибка в свежих документах — ссылка на межгосударственный ГОСТ там, где в России уже действует национальный. Даты и номера приказов, чтобы сверить свой комплект.

С той же даты на территории России прекращено применение ГОСТ 2.102-2013 (введён приказом Росстандарта от 22 ноября 2013 г. № 1627-ст) и ГОСТ 2.503-2013 (приказ от 22 ноября 2013 г. № 1628-ст). Если в титульных листах и ведомостях остались старые ссылки — это тот случай, когда нормоконтроль вернёт комплект.

Заодно два уточнения, которые новые стандарты принесли с собой. По пункту 4.4 ГОСТ Р 2.101-2023 видов изделий по-прежнему четыре — деталь, сборочная единица, комплекс, комплект, — и именно от вида изделия зависит комплектность КД. А ГОСТ Р 2.201-2023 закрепил два способа обозначения: обезличенный (код организации-разработчика плюс классификационная характеристика плюс порядковый регистрационный номер) и объектно-ориентированный (код конечного изделия плюс признаки позиции изделия в его структуре). Код организации-разработчика — четырёхзначный буквенный, из заглавных букв русского алфавита, присваивает Росстандарт или уполномоченные организации; коды, выданные до введения стандарта, сохраняют действие. Если русские буквы использовать нельзя (например, при поставке на экспорт), допускается восьмизначный цифровой код по приложению В. Классификационную характеристику определяют по ОК 012-93.

Реквизиты сверяйте на дату работы. Стандарты ЕСКД обновляются волнами: в 2023–2024 годах сменилась почти вся базовая линейка, и ссылки в шаблонах предприятий часто отстают на одну редакцию.

Виды конструкторской документации по ЕСКД

ГОСТ Р 2.102-2023 рассматривает виды и комплектность конструкторских документов. На практике документы условно делят на графические, текстовые и электронные представления. Полный перечень не означает, что каждый вид обязателен для любого изделия: состав комплекта формируется по конкретной задаче.

Важно не смешивать конструкторскую и технологическую документацию. КД описывает изделие: что нужно изготовить и каким требованиям оно должно соответствовать. Технологическая документация описывает процесс изготовления: маршрут, операции, оборудование, оснастку и режимы. Для производства нужны оба контура, но они решают разные задачи.

Стадии разработки конструкторской документации

Стадии разработки по ГОСТ 2.103-2013 помогают отделить поиск технического решения от выпуска рабочей документации. Не каждый проект проходит все стадии в полном объеме: состав работ определяют ТЗ, договор, сложность изделия, требования заказчика и внутренняя система разработки.

• Техническое предложение. Анализируют исходные требования, сравнивают варианты решения, оценивают аналоги, риски, применимость материалов и технологий.
• Эскизный проект. Фиксируют принципиальные конструктивные решения, общую компоновку, взаимодействие основных составных частей и предварительные параметры изделия.
• Технический проект. Уточняют конструкцию, материалы, комплектующие, расчеты и решения, которые должны лечь в основу рабочей документации.
• Рабочая конструкторская документация. Готовят комплект для изготовления, контроля, испытаний, приемки, эксплуатации и сопровождения изделия. На этой стадии особенно важны спецификации, чертежи деталей, сборочные чертежи, ТУ, ПМИ и согласованность связанных документов.

Почему ЕСКД важна для реестра Минпромторга

Если предприятие готовит продукцию к включению в реестр российской промышленной продукции, конструкторская документация становится частью доказательной базы. Она помогает показать состав изделия, обозначения, узлы, материалы, комплектующие, изменения и связь с производственным процессом. Для эксперта ТПП или иного проверяющего органа такой комплект удобнее проверять, чем набор разрозненных 3D-моделей, коммерческих описаний и рабочих файлов.

Но ЕСКД не заменяет реестровую процедуру. Для заявки по ПП №719 и подаче через ГИСП обычно нужны не только КД, но и документы по производству, закупкам, технологическим операциям, происхождению комплектующих, акт экспертизы или сертификат СТ-1, протоколы испытаний и сведения о продукции. Поэтому КД по ЕСКД нужно готовить как один из элементов общей доказательной системы.

Типичные ошибки при работе с ЕСКД

• Ссылаются на ГОСТ 2.102-2013 как на актуальный основной стандарт. Для российских материалов по видам и комплектности КД сейчас корректнее использовать ГОСТ Р 2.102-2023.
• Объявляют обязательным весь справочный перечень документов. Комплект КД зависит от изделия, стадии, ТЗ, договора и цели применения.
• Считают 3D-модель заменой комплекта КД. Модель полезна, но для производства, приемки и реестровых процедур часто нужны спецификации, чертежи, текстовые документы, изменения и контрольные подписи.
• Не ведут изменения. Если поменяли деталь, материал или покупное изделие, связанные спецификации, чертежи, ведомости и эксплуатационные документы тоже нужно синхронизировать.
• Обещают автоматическую приемку. Даже аккуратная КД не отменяет нормоконтроль, испытания, экспертизу, проверку производства и требования заказчика.

Как подготовить комплект КД по ЕСКД

Работу лучше начинать не с рисования чертежей, а с карты изделия: что является изделием, сборочной единицей, деталью, комплектом или комплексом; какие документы уже есть; какие документы нужны для производства, закупок, испытаний, приемки, эксплуатации и заявки в реестр. После этого формируют перечень документов, проверяют обозначения, спецификации, связи между файлами и порядок внесения изменений.

«Реестр Гарант» помогает промышленным предприятиям привести КД к требованиям ЕСКД, подготовить недостающие документы, проверить комплектность перед реестровой процедурой и связать конструкторский пакет с производственными и заявочными материалами. Такая работа не подменяет экспертизу или сертификацию, но снижает риск отказов из-за несогласованной технической базы.

Источники

• Росстандарт: ГОСТ Р 2.102-2023 «ЕСКД. Виды и комплектность конструкторских документов»
• ГОСТ 2.103-2013 «ЕСКД. Стадии разработки»
• ГОСТ Р 2.106-2019 «ЕСКД. Текстовые документы»
• ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению»

FAQ

Что такое ЕСКД простыми словами?

ЕСКД — это система стандартов для конструкторской документации. Она задает правила оформления чертежей, спецификаций, схем, текстовых документов, электронных моделей, стадий разработки и внесения изменений.

Какой стандарт использовать для видов КД?

Для российских материалов по видам и комплектности конструкторских документов нужно ориентироваться на ГОСТ Р 2.102-2023. Старые ссылки на ГОСТ 2.102-2013 стоит проверять и заменять, если статья или комплект готовятся как актуальные.

Все ли документы из ЕСКД обязательны для каждого изделия?

Нет. Комплект зависит от вида изделия, стадии разработки, ТЗ, договора, требований заказчика, производства, испытаний и цели применения. Небольшой узел и сложный промышленный комплекс требуют разного состава КД.

Чем рабочая КД отличается от проектной КД?

Проектная КД фиксирует принципиальные решения, компоновку и обоснование конструкции. Рабочая КД должна давать данные для изготовления, контроля, испытаний, приемки, эксплуатации и сопровождения изделия.

Можно ли заменить КД 3D-моделью?

Обычно нет. 3D-модель может быть частью электронного комплекта, но для производства, приемки, экспертизы и реестровых процедур часто нужны спецификации, чертежи, схемы, текстовые документы и оформленные изменения.

Помогает ли ЕСКД при включении продукции в реестр Минпромторга?

Да, корректная КД помогает подтвердить состав изделия и связать техническую базу с производством. Но она не заменяет акт экспертизы, сертификат СТ-1, испытания, сведения о комплектующих и саму подачу заявки через ГИСП.
