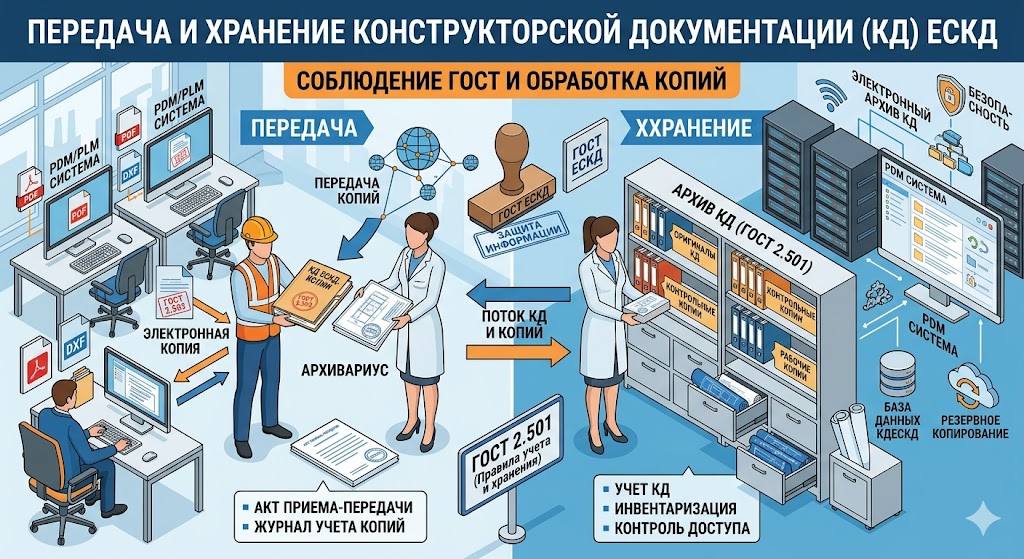

Передача и хранение конструкторской документации: ЕСКД, ГОСТ 2.501, копии
Жизненный цикл любого технического изделия начинается в кабинете конструктора, но чертежи не могут вечно лежать на столе разработчика. Их необходимо передавать в производственные цеха для сборки, смежникам для изготовления деталей по кооперации или в архив для долговременного сбережения интеллектуальной собственности предприятия. За 14 лет работы с производственными предприятиями я видел, к чему приводит нестандартизированный оборот документации: мастера собирают узлы по устаревшим чертежам, подлинники теряются или покрываются масляными пятнами, а технологи не знают об изменениях в спецификациях.
Стоимость восстановления и оцифровки архива КД
Стоимость зависит от объёма архива, состояния подлинников и целевого CAD-формата (Компас-3D, SolidWorks). Рассчитываем индивидуально после предварительного осмотра документации — оставьте заявку на оценку объёма работ.
Где хранится конструкторская документация на предприятии
Хранение технической документации — не просто складирование бумаги в шкаф, а строгая процедура учёта, выдачи и контроля за изменениями. Этим занимается специализированное подразделение — Отдел технической документации (ОТД) или Бюро технической документации (БТД).
Требования к архивному помещению
Изолированное помещение со стальными несгораемыми шкафами или стеллажами, защищённое от прямых солнечных лучей, с контролем температуры (17–19 °C) и влажности (50–55%) — по нормам хранения архивных документов.
Изоляция от цеховой среды
Архив располагают вдали от цеховой пыли и СОЖ (смазочно-охлаждающих жидкостей) — здесь хранятся самые ценные документы завода, и повреждение подлинника критично для всего производства.
Электронный документооборот
На современных предприятиях параллельно с бумажным архивом разворачиваются системы PDM/PLM: чертежи хранятся на защищённых корпоративных серверах с резервным копированием и разграничением прав доступа.
Виды документов: подлинники, дубликаты и копии
Чтобы понять, как хранить конструкторскую документацию, нужно разобраться в иерархии документов. ГОСТ Р 2.102-2023 строго классифицирует чертежи в зависимости от способа их выполнения и характера использования.
| Вид документа | Что это такое | Назначение и место хранения |
|---|---|---|
| Подлинники | Оригинальные документы, оформленные подлинными (живыми) подписями разработчиков, нормоконтролёров и утверждающих лиц, либо подписанные квалифицированной электронной подписью (ЭЦП) | Хранятся исключительно в ОТД (БТД) предприятия-разработчика. Выдавать подлинники в цех или подрядчикам категорически запрещено, на них ставится штамп «Подлинник» |
| Дубликаты | Копии подлинников, имеющие силу подлинника (оформленные соответствующими подписями), создаются для безопасной передачи базовых чертежей на другой завод-изготовитель | Хранятся в архиве завода-изготовителя, если разработку вела сторонняя проектная организация. Выполняют роль подлинников на данной территории |
| Учтённые копии | Ксерокопии, сканы или синьки, снятые с подлинника или дубликата. Каждой копии присваивается инвентарный номер, она записывается за конкретным абонентом (цехом, мастером) | Выдаются в цеха для непосредственного изготовления деталей. При изменении подлинника архив обязан изъять старые учтённые копии и выдать новые |
| Неучтённые копии | Информационные копии, созданные для ознакомления, расчёта коммерческих предложений или тендеров | Помечаются штампом «Неучтённая копия». По ним запрещено изготавливать продукцию — при изменениях в подлиннике об этих копиях никто не вспомнит |
Порядок передачи конструкторской документации по ГОСТ 2.501-2013
Базовый документ, регламентирующий движение чертежей — ГОСТ 2.501-2013 «Единая система конструкторской документации. Правила учёта и хранения». Любая передача КД сопровождается составлением актов приёма-передачи и записями в инвентарных книгах.
Выдача в цех: учтённые копии конструкторской документации
Для изготовления деталей токарям, фрезеровщикам или монтажникам выдаются только учтённые копии. Процесс устроен так: мастер цеха пишет заявку в БТД (ОТД). Сотрудник архива делает копию с подлинника, ставит на неё красный штамп «Экз. № 1 (Учтённый)», вносит запись в абонентскую карточку — кому, когда и какой номер чертежа выдан — и передаёт копию под роспись. Если главный конструктор выпустит извещение об изменении и проведёт корректировку подлинника, архив точно знает, в какой цех прийти, чтобы изъять устаревший экземпляр и выдать новый. Такая система исключает выпуск деталей по устаревшим чертежам.
Передача подлинников конструкторской документации
В редких случаях требуется передать права на изделие другому заводу. Передача подлинников или дубликатов — юридически сложная процедура: она сопровождается официальным письмом, описью передаваемых документов в трёх экземплярах и накладной. В инвентарной книге передающего предприятия делается отметка о передаче, а получающее предприятие заводит на эти чертежи новые инвентарные номера.
Восстановление и аннулирование чертежей
В процессе работы предприятия случаются ситуации, когда документация изнашивается или теряет актуальность.
Восстановление подлинников
Бумага ветшает, особенно если оригиналы начерчены тушью на кальке десятилетия назад. Если подлинник повреждён так, что невозможно прочитать размеры или технические требования, изготавливается новый документ — перечерчивается вручную или в CAD-системе. В штампе ставится отметка «Восстановлен с подлинника», переносятся фамилии оригинальных разработчиков, но расписываются за них сотрудники, проводившие восстановление. Старый ветхий подлинник не уничтожается, а хранится отдельно с пометкой «Заменён восстановленным».
Аннулирование конструкторской документации
Когда изделие полностью снимается с производства или чертёж заменяется принципиально новым, на подлиннике ставится штамп «Аннулирован», указывается основание (номер извещения об изменении) и дата. Все учтённые копии немедленно изымаются из цехов.
Уничтожение документации
Уничтожение (сжигание или шредирование) допускается только для копий. Аннулированные подлинники продолжают храниться в архиве длительное время — от 5 до 50 лет в зависимости от специфики изделия, так как ранее выпущенные приборы могут находиться в эксплуатации и требовать ремонта по старым чертежам.
Оцифровка и восстановление архивов от «Реестр Гарант»
Правильный порядок передачи конструкторской документации и ведение архива — признак высокой культуры производства. Однако многие заводы сталкиваются с тем, что их бумажные архивы устарели: калька рассыпается в руках, а передавать в цех на современные станки с ЧПУ нечего — станку нужна 3D-модель, а не ксерокопия ватмана. Специалисты компании «Реестр Гарант» оказывают услуги по бережному реверс-инжинирингу и оцифровке старых архивов. Инженеры поднимают ветхие подлинники, переводят их в современные CAD-форматы (Компас-3D, SolidWorks) с соблюдением актуальных ГОСТов ЕСКД, а также готовят полный пакет КД для реестра Минпромторга и помогают выстроить структуру электронного технического документооборота на заводе.
Вопросы и ответы
Чем дубликат отличается от учтённой копии?
Дубликат имеет силу подлинника — он оформлен подписями и используется как основной документ на другом заводе-изготовителе. Учтённая копия — рабочий документ для цеха, снятый с подлинника или дубликата, с инвентарным номером, который при изменении подлинника изымается и заменяется новым.
Можно ли изготавливать детали по неучтённой копии чертежа?
Нет. Неучтённая копия предназначена только для ознакомления, расчёта коммерческих предложений или участия в тендерах. При изменении подлинника архив не отслеживает такие копии, поэтому изготовление по ним рискует привести к выпуску деталей по устаревшим размерам.
Что делать, если подлинник физически повреждён или утрачен?
Проводится восстановление: документ перечерчивается вручную или в CAD-системе, в штампе делается отметка «Восстановлен с подлинника». Старый повреждённый экземпляр не уничтожается, а хранится отдельно с пометкой о замене — на случай, если восстановленную копию потребуется сверить с оригиналом.
Сколько нужно хранить аннулированную конструкторскую документацию?
Срок зависит от специфики изделия и обычно составляет от 5 до 50 лет: ранее выпущенные изделия могут оставаться в эксплуатации и требовать ремонта по старым чертежам даже после снятия продукции с производства.
Нужно навести порядок в архиве конструкторской документации?
Отправьте описание состояния архива или образцы документов для предварительной оценки:
Телефон: +7 920-898-17-18
WhatsApp / Telegram: +7 920-898-17-18
Email: reestrgarant@mail.ru
Оцифровываем и восстанавливаем архивы конструкторской документации. Переводим подлинники в современные CAD-форматы. Выстраиваем систему учёта по ГОСТ 2.501-2013. Разрабатываем новые изделия с нуля.
Главное коротко
- Оборот КД регламентирует ГОСТ 2.501-2013 «Правила учёта и хранения»; виды и комплектность документов — ГОСТ Р 2.102-2023.
- Есть четыре вида документов: подлинники (только в архиве), дубликаты (для другого завода), учтённые копии (для цеха) и неучтённые копии (только для ознакомления).
- В цех выдают исключительно учтённые копии с инвентарным номером — при изменении подлинника архив обязан изъять старые экземпляры.
- Повреждённые подлинники восстанавливаются перечерчиванием, а не уничтожаются — старый экземпляр хранится с пометкой о замене.
- Аннулированные подлинники хранятся 5–50 лет — изделия могут оставаться в эксплуатации и требовать ремонта по старым чертежам.
