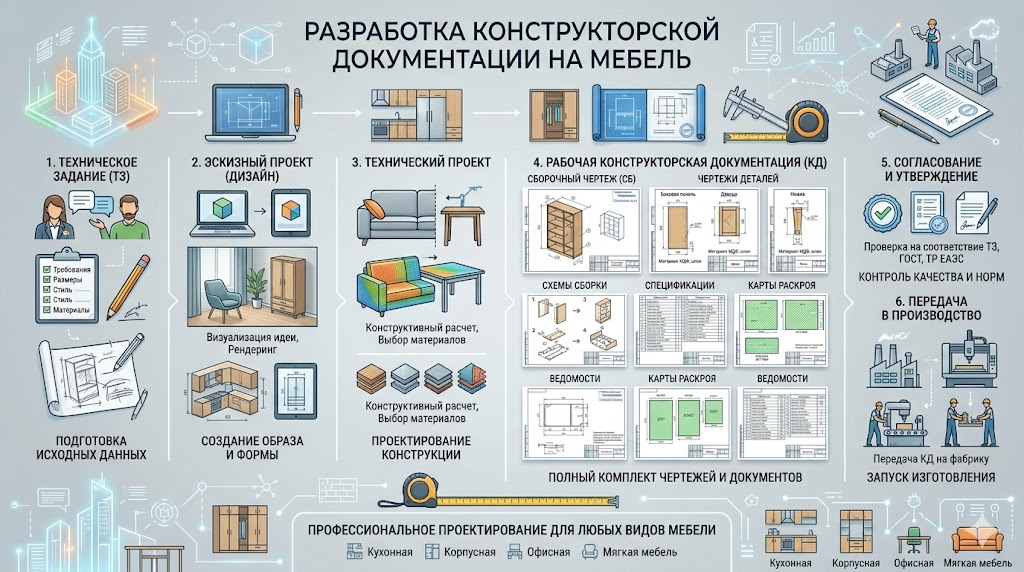

Разработка конструкторской документации на мебель
Мебельное производство прошло долгий путь от индивидуального ремесленного труда к высокотехнологичным поточным линиям, оснащённым фрезерными обрабатывающими центрами (ЧПУ) и автоматическими форматно-раскроечными станками. Однако ни один современный станок не сможет работать без правильной математической модели и чертежей. Профессиональная конструкторская документация на мебель — цифровой фундамент, который превращает дизайнерский эскиз в готовую партию шкафов, столов или кухонных гарнитуров без брака и перерасхода материалов.
Инжиниринговая компания «Реестр Гарант» осуществляет комплексное проектирование мебельных изделий. Мы помогаем мебельным фабрикам и столярным мастерским оцифровать ассортимент, перевести наброски в стандартизированные машиночитаемые форматы и настроить серийный выпуск продукции в соответствии с ГОСТ 16371-2014 «Мебель. Общие технические условия».
Специфика проектирования корпусной и мягкой мебели
Мебельное конструирование требует не просто умения рисовать 3D-модели. Инженер-конструктор должен досконально знать свойства материалов (ЛДСП, МДФ, массив дерева, фанера, шпон), учитывать направление текстуры при раскрое, понимать принципы работы современной фурнитуры (направляющие скрытого монтажа, петли с доводчиками, системы push-to-open) и разбираться в технологии кромкования.
Особая сложность в том, что разработка конструкторской документации на мебель ведётся в специализированных САПР (системах автоматизированного проектирования), таких как «Базис-Мебельщик», bCAD или SolidWorks. Эти программы позволяют не просто рисовать чертежи, но и автоматически генерировать карты раскроя, которые напрямую загружаются в стойки управления станков (Homag, Biesse, SCM).
Состав рабочего проекта для мебельного производства
Для запуска серии на фабрике недостаточно красивого рендера. Требуется строгий пакет технологической документации. Конструкторы выпускают исчерпывающий комплект, закрывающий потребности всех участков производства:
| Документ / файл | Назначение | Для какого участка |
|---|---|---|
| Сборочный чертёж и деталировка | Показывает габариты изделия, схему сборки, положение фасадов, зазоры и места установки фурнитуры. Включает спецификацию всех панелей (деталей) с указанием толщины и кромки. | Участок контрольной сборки, ОТК, упаковка |
| Карты раскроя листовых материалов | Оптимизированные схемы расположения деталей на стандартных листах ЛДСП или МДФ. Минимизируют процент обрезков и учитывают направление волокон декора. | Форматно-раскроечный участок (пильные центры) |
| Карты присадки (сверловки) | Чертежи каждой детали с точным указанием координат глухих и сквозных отверстий под конфирматы, эксцентрики (минификсы), шканты и петли. | Участок сверловки (присадочные станки и ЧПУ-центры) |
| Спецификация фурнитуры и крепежа | Сводная ведомость всех ручек, петель, направляющих, опор, саморезов и шкантов с указанием артикулов поставщиков. | Отдел снабжения и склад комплектующих |
| Файлы для ЧПУ (G-коды, .mpr, .bpp) | Готовые машинные алгоритмы для автоматической фрезеровки сложных криволинейных деталей, пазов под заднюю стенку ХДФ и присадки. | Операторы станков с числовым программным управлением |
Уникальные ниши: медицинская, лабораторная и металлическая мебель
Бытовая мебель — лишь часть рынка. «Реестр Гарант» обладает экспертизой в разработке КД на специализированную мебель, к которой предъявляются жёсткие требования со стороны проверяющих органов (Роспотребнадзор, Росздравнадзор, Минпромторг).
Медицинская и лабораторная мебель
Каркасы из нержавеющей стали (марки AISI 304), шкафы для хранения реактивов с вытяжкой, операционные столы и кушетки. КД учитывает химическую стойкость покрытий и возможность многократной дезинфекции — тонкости регистрации медицинской мебели в реестре Минпромторга разобраны отдельно.
Металлическая и промышленная мебель
Инструментальные шкафы, верстаки, антистатические столы для радиомонтажников и архивные стеллажи. Чертежи выполняются по машиностроительным стандартам ЕСКД с расчётом конструкций на излом и изгиб при высоких статических нагрузках.
Мебель для образовательных учреждений
Проектирование парт, стульев и шкафов для школ и детских садов с учётом требований эргономики, ростовых групп и безопасности (отсутствие острых углов, надёжность креплений) — включение школьной мебели в реестр Минпромторга требует отдельного пакета подтверждающих документов.
Включение мебели в реестр Минпромторга
Для участия в государственных тендерах (поставка мебели в школы, больницы, административные здания) российским фабрикам необходимо заключение Торгово-промышленной палаты (ТПП РФ) о подтверждении производства на территории РФ согласно Постановлению Правительства №719.
Эксперты ТПП досконально проверяют наличие на фабрике конструкторской и технологической документации. Инженеры оформляют чертежи, спецификации, маршрутные технологические карты (МТК) и технические условия (ТУ) так, чтобы они безупречно проходили аудит и подтверждали, что мебель действительно производится на заводе в России, а не переупаковывается из азиатских комплектов.
Вопросы и ответы
По какому ГОСТу оформляется документация на мебель?
Базовый стандарт — ГОСТ 16371-2014 «Мебель. Общие технические условия», действует с 1 января 2016 года без замены. Он распространяется на бытовую мебель и мебель для общественных помещений любых предприятий.
В каких программах разрабатывают карты раскроя и присадки?
Основные специализированные САПР для мебели — «Базис-Мебельщик», bCAD и SolidWorks. Они автоматически генерируют карты раскроя, которые напрямую загружаются в стойки управления станков с ЧПУ.
Чем отличается документация на медицинскую мебель от бытовой?
Медицинская и лабораторная мебель требует каркасов из нержавеющей стали, учёта химической стойкости покрытий и возможности многократной дезинфекции — этих требований нет в документации на обычную бытовую мебель.
Что проверяет ТПП РФ для включения мебели в реестр Минпромторга?
Наличие на фабрике полного пакета конструкторской и технологической документации: чертежи, спецификации, маршрутные технологические карты и технические условия, подтверждающие производство на территории России.
Заказать разработку чертежей на мебель
Доверьте оцифровку модельного ряда специалистам «Реестр Гарант». Отправьте эскизы, фотографии прототипов, габаритные размеры или 3D-визуализации изделий от дизайнера:
Телефон: +7 920-898-17-18
WhatsApp / Telegram: +7 920-898-17-18
Email: reestrgarant@mail.ru
Отсутствие правильных присадочных чертежей ведёт к ошибкам сборщиков и кривым фасадам, а неоптимизированный раскрой съедает прибыль за счёт обрезков — профессиональный пакет КД решает обе проблемы.
Главное коротко
- Мебель проектируется по ГОСТ 16371-2014 «Общие технические условия», действующему с 2016 года без замены.
- Полный пакет КД включает сборочный чертёж, карты раскроя и присадки, спецификацию фурнитуры и файлы для ЧПУ.
- Медицинская, металлическая и школьная мебель требуют отдельных норм: химстойкость покрытий, расчёт на нагрузки, ростовые группы и эргономика.
- Для реестра Минпромторга (ПП №719) ТПП РФ проверяет весь пакет технологической документации фабрики, а не только готовое изделие.
