Когда нужно обратное проектирование
Восстановление документации по образцу требуется в четырёх типичных ситуациях. Первая: комплект КД физически утрачен (сгорел архив, ушёл поставщик, распалась проектная группа). Вторая: импортозамещение, когда деталь закупалась за рубежом, а теперь её нужно освоить на своей площадке. Третья: изделие снято с производства, а запчасть всё ещё нужна для ремонта парка оборудования. Четвёртая: куплено бывшее в употреблении оборудование без единого чертежа.
Например, у завода вышел из строя редуктор импортного станка. Поставки перекрыты, аналог не подходит по посадкам. Инженеры снимают геометрию с целой детали и по ней готовят чертёж, по которому корпус изготовят на местном участке.

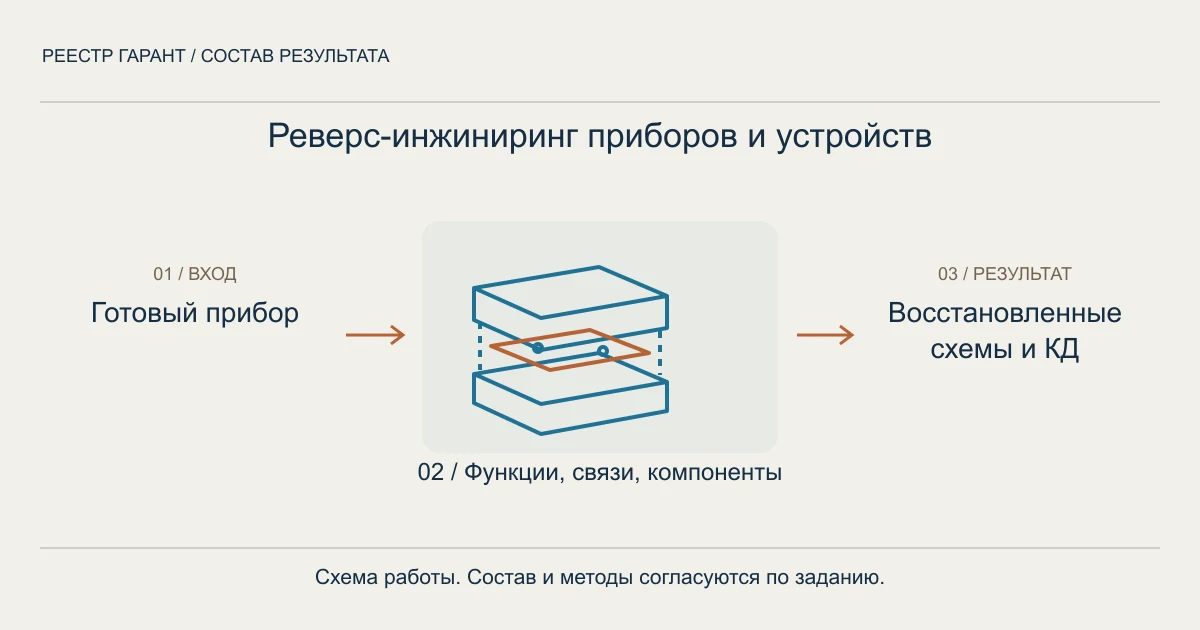

Этапы восстановления по образцу
Работа идёт от физического объекта к готовому комплекту документов. Сначала фиксируют геометрию, затем переносят её в цифровую модель, а уже потом оформляют чертежи и текстовую часть по нормам ЕСКД. Ниже собрана последовательность с результатом каждого шага.
| Этап | Что делают | Результат |
|---|---|---|
| 1. Обмер и 3D-сканирование | Снимают размеры штангенциркулем и микрометром, крупные и сложные формы фиксируют оптическим или лазерным сканером | Облако точек и таблица контрольных размеров |
| 2. Электронная модель | По облаку точек и замерам строят трёхмерную модель детали или сборки | 3D-модель в CAD |
| 3. Материалы и термообработка | Определяют марку металла или пластика, твёрдость, покрытие (по анализу, маркировке, справочникам) | Обоснованный выбор материала |
| 4. Допуски и посадки | Назначают квалитеты, допуски формы и расположения по ГОСТ 2.308-2011, исходя из посадочных сопряжений | Размерная схема с допусками |
| 5. Чертежи и спецификации | Выпускают чертежи и текстовые документы по ГОСТ Р 2.106-2019, комплект собирают по ГОСТ Р 2.102-2023 | Комплект КД |
Что фиксируют помимо размеров
Голая геометрия не даёт работоспособную деталь. Реальный образец несёт скрытую информацию: следы обработки подсказывают технологию, цвета побежалости говорят о термообработке, характер износа рабочих кромок указывает на нагрузки. Всё это переводят в технические требования чертежа. Материал уточняют по спектральному анализу или по замеру твёрдости, потому что визуально сталь одной марки от другой не отличить.
Отдельная тонкость касается определения номинала. Изношенная или деформированная деталь показывает фактические размеры, а не исходные. Инженер восстанавливает номинальные значения по посадкам сопрягаемых деталей и по логике конструкции, иначе новый экземпляр не встанет на место.
Права на интеллектуальную собственность
Скопировать можно не всё. Обратное проектирование законно для собственного ремонта, для восстановления утраченной своей документации и для деталей, на которые не действует правовая охрана. А вот воспроизведение изделия, защищённого действующим патентом или свидетельством на промышленный образец, без согласия правообладателя ведёт к спору. Перед запуском проверяют патентную чистоту: ищут актуальные патенты по конструкции и товарные знаки. Копирование ради своей эксплуатации и копирование для продажи под своей маркой различаются юридически.
Чем реверс-инжиниринг отличается от обычной разработки КД?
При обычной разработке документацию создают под замысел конструктора, начиная с требований и расчётов. При обратном проектировании отправная точка это уже существующее изделие, а размеры, материал и допуски восстанавливают по факту. Подробнее о видах работ с документами читайте в материале об экспертизе конструкторской документации.
Можно ли восстановить КД без 3D-сканера?
Да, для простых деталей достаточно ручного обмера штангенциркулем, микрометром и шаблонами. Сканер нужен для сложных криволинейных поверхностей (лопатки, литые корпуса, пресс-формы), где ручной замер не даёт точности и занимает несоразмерно много времени.
Насколько точно новая деталь повторит оригинал?
Точность зависит от состояния образца и метода замера. С целой детали снимают геометрию с точностью до сотых миллиметра, но номинальные размеры изношенного экземпляра приходится реконструировать по посадкам. Готовый чертёж проходит проверку на соответствие нормам, о ней рассказано в статье про нормоконтроль КД.
По каким стандартам оформляют восстановленный комплект?
Комплектность документов определяет ГОСТ Р 2.102-2023, действующий с 1 марта 2024 года. Допуски формы и расположения поверхностей назначают по ГОСТ 2.308-2011, спецификации и текстовые документы выполняют по ГОСТ Р 2.106-2019. Так восстановленный комплект встаёт в один ряд с любой заводской документацией.
Сколько занимает восстановление документации по образцу?
Срок зависит от сложности: одиночная деталь средней геометрии проходит цикл за несколько дней, узел или сборка с десятками позиций требует недель. Основное время уходит на определение материалов, реконструкцию номиналов и оформление комплекта, а не на сам замер.
