Современное машиностроительное или приборостроительное производство — это сложнейший механизм, в котором задействованы сотни людей. Конструктор проектирует деталь, технолог пишет маршрут обработки, токарь вытачивает деталь из заготовки, а контролер ОТК проверяет ее годность. Чтобы все эти специалисты, зачастую работающие на разных предприятиях и даже в разных городах, понимали друг друга без лишних слов, им нужен универсальный технический язык. Этим языком и является Единая система конструкторской документации (ЕСКД).
Для руководителей промышленных предприятий и главных инженеров понимание принципов работы по стандартам ЕСКД — это не просто дань уважения советским ГОСТам, а единственный надежный способ гарантировать высокое качество выпускаемой продукции, исключить брак из-за "разночтений" чертежей и обеспечить 100% взаимозаменяемость деталей.
Что такое Единая система конструкторской документации?
Отвечая на вопрос, что такое Единая система конструкторской документации, можно сказать, что это комплекс государственных стандартов (ГОСТ), устанавливающих единые, обязательные для всех предприятий правила и положения по разработке, оформлению и обращению конструкторской документации. В СССР эта система была введена еще в 1971 году (придя на смену системе чертежного хозяйства) и с тех пор постоянно модернизируется, адаптируясь под современные реалии 3D-моделирования (CAD/CAM-системы).
Гост единая система конструкторской документации охватывает абсолютно всё: от толщины линий карандаша на ватмане до структуры электронных файлов, передаваемых на станки с числовым программным управлением (ЧПУ).
Базовые стандарты ЕСКД: форматы, линии, рамки
Все стандарты ЕСКД объединены в класс "2" в общероссийском классификаторе ГОСТов. Чтобы чертежи легко читались и помещались в архивные папки, стандарты единой системы конструкторской документации жестко регламентируют базовые графические элементы.
- Единая система конструкторской документации форматы (ГОСТ 2.301-68). Стандарт определяет точные размеры листов (А0, А1, А2, А3, А4). Это необходимо, чтобы чертежи можно было без проблем распечатать на плоттерах и сброшюровать в папки стандарта А4.
- Единая система конструкторской документации основные надписи (ГОСТ 2.104-2006). Регламентирует тот самый "штамп" в правом нижнем углу чертежа. В нем всегда на одних и тех же местах указываются: наименование детали, децимальный номер, материал, масса, масштаб, а также фамилии разработчика, проверяющего и нормоконтролера.
- Единая система конструкторской документации линии (ГОСТ 2.303-68). Запрещает рисовать чертеж произвольно. Основной контур детали всегда чертится сплошной толстой линией (s), невидимый контур — штриховой, оси симметрии — штрихпунктирной, а линии выноски размеров — сплошной тонкой. Это мгновенно дает понять токарю форму изделия.
Виды конструкторской документации по ГОСТ 2.102-2013
Для запуска изделия в серию недостаточно одного лишь сборочного чертежа. Инженеру необходимо подготовить исчерпывающий комплект бумаг. Гост конструкторская документация ескд (ГОСТ 2.102) делит все документы на две большие группы.
Графические и текстовые документы
Графические документы показывают геометрию изделия, а единая система конструкторской документации текстовые документы — описывают его состав, работу и правила сборки.
| Код (Шифр) | Виды конструкторской документации | Назначение документа |
|---|---|---|
| Графические документы | ||
| Без кода | Чертеж детали | Показывает форму, размеры, допуски, шероховатость поверхностей, термообработку и покрытие одной конкретной детали, не имеющей составных частей. |
| СБ | Сборочный чертеж | Показывает, как соединить несколько деталей вместе (сваркой, болтами, клеем). Обязательно включает номера позиций деталей. |
| ВО | Чертеж общего вида | Определяет конструкцию изделия в целом, его принцип работы и взаимодействие основных составных частей на стадии эскизного проекта. |
| Э3, Э4, П3 | Схемы (электрические, пневматические) | Принципиальные (Э3) и монтажные (Э4) схемы, показывающие логику соединения электронных компонентов или прокладки труб. |
| Текстовые документы | ||
| Без кода | Спецификация | Главный конструкторский документ. Полный перечень всех деталей, узлов, стандартных изделий (болтов, гаек) и материалов, необходимых для сборки изделия. |
| ТУ | Технические условия | Документ, устанавливающий требования к готовому изделию (режимы работы, климатическое исполнение), его приемке, методам испытаний и упаковке. |
| ПМ | Программа и методика испытаний | Пошаговая инструкция для заводской лаборатории: как именно и на каком оборудовании нужно тестировать опытную или серийную партию на прочность, нагрев или вибрацию. |
| РЭ | Руководство по эксплуатации | Документ, предназначенный для конечного пользователя изделия (содержит правила безопасного использования, настройки и обслуживания). |
Разумеется, это лишь основные виды конструкторской документации. В сложных комплексах (например, ракетных двигателях или промышленных конвейерах) комплект может включать сотни ведомостей спецификаций (ВС), патентных формуляров и кабельных журналов.

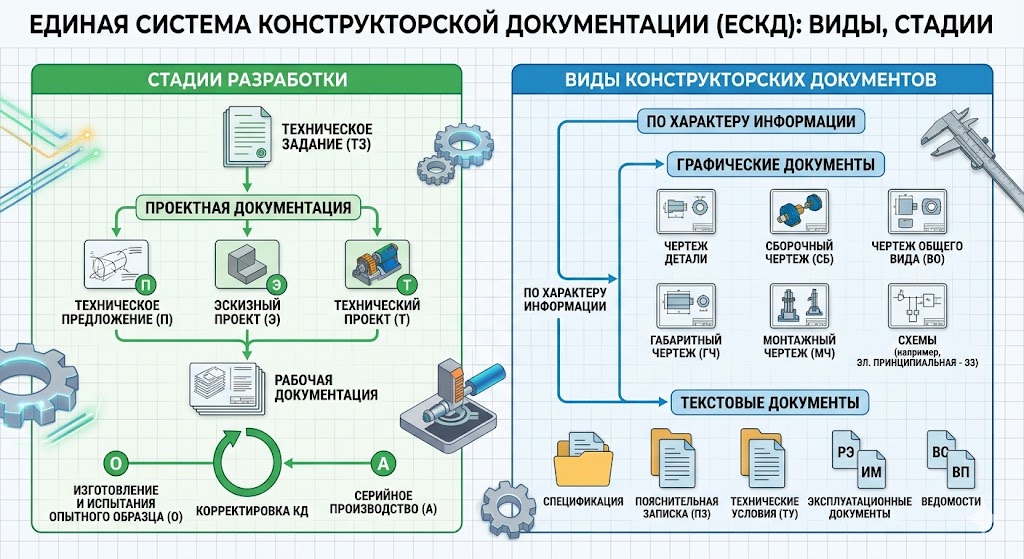

Стадии разработки конструкторской документации
Любое промышленное изделие проходит долгий путь от идеи до конвейера. Чтобы минимизировать брак, стадии разработки конструкторской документации ГОСТ 2.103-2013 строго делят этот процесс на этапы (от проектных до рабочих).
- Техническое предложение (ПТ). Конструктор анализирует Техническое задание заказчика, изучает аналоги и предлагает несколько вариантов решения задачи. Разрабатывается первичная безлитерная документация.
- Эскизный проект (ЭП). Разработка принципиальных конструктивных решений. Инженер делает общие чертежи ВО (виды общего устройства), макетирует узлы.
- Технический проект (ТП). На этой стадии окончательно утверждаются все технические решения, материалы, покупные комплектующие. Изделие прорисовывается в деталях.
- Рабочая конструкторская документация (РКД). Финальная стадия. Выпускаются подробные деталировочные чертежи, пишутся ТУ и создаются программы ЧПУ. По этой документации изготавливается опытный образец (документации присваивается литера "О"), он испытывается, ошибки в чертежах исправляются. Затем запускается установочная серия (литера "О1") и, наконец, при достижении идеального результата, стартует серийное производство (литера "А").
Почему ЕСКД — это не просто бюрократия?
Многие руководители небольших стартапов или частных производств считают ЕСКД устаревшей бюрократией, предпочитая отдавать в цех 3D-модели без должного оформления. На практике такой подход ведет к катастрофе при попытке масштабировать бизнес. Отсутствие допусков формы и расположения (допуск соосности, цилиндричности), не указанные в соответствии с ЕСКД базы и шероховатости приводят к тому, что детали, выточенные двумя разными токарями, просто не собираются вместе.
Кроме того, если вы планируете включить вашу продукцию в Реестр промышленной продукции Минпромторга РФ (по постановлению №719), вам придется пройти строгий аудит Торгово-промышленной палаты (ТПП РФ). Эксперты ТПП не будут рассматривать "наброски" — им требуется полноценный комплект КД, оформленный по всем ГОСТам ЕСКД.
