Разработка любого сложного технического изделия — от бытового электрочайника до атомного реактора — проходит ряд последовательных этапов. Изделие рождается в виде идеи, затем превращается в чертеж, воплощается в опытном образце, дорабатывается и, наконец, ставится на конвейер. Чтобы четко понимать, на каком именно этапе жизненного цикла находится чертеж или спецификация, в Единой системе конструкторской документации (ЕСКД) применяются специальные буквенные обозначения — литеры конструкторской документации. Именно литера в штампе основной надписи (в графе "Лит.") показывает статус документа: можно ли по нему запускать массовую серию или это лишь пробный макет.
В этой статье эксперты инжиниринговой компании «Реестр Гарант» подробно разберут, что означают различные буквы (О, О1, А, Б, И), как происходит их присвоение согласно государственным стандартам и почему жесткий контроль за сменой литер жизненно важен для любого современного производства.
Что такое литера в конструкторской документации и зачем она нужна?
Говоря простым языком, литера в конструкторской документации — это маркер степени отработанности чертежей. При проектировании нового изделия инженеры неизбежно допускают неточности: могут не совпасть крепежные отверстия, толщина металла может оказаться избыточной, а подобранный электродвигатель — слишком слабым. Эти нюансы выясняются только после того, как рабочие в цеху соберут самую первую деталь и проведут ее испытания.
Если сразу отправить "сырые" чертежи в массовое производство (закупить металл на 1000 изделий и запустить станки ЧПУ), завод получит гигантскую партию брака. Чтобы этого избежать, ГОСТ 2.103-2013 строго регламентирует стадии разработки: от проектной документации до рабочей. Литера, стоящая в угловом штампе (ГОСТ 2.104), служит юридическим сигналом для всех служб предприятия: снабжения, технологов, мастеров цехов и отдела технического контроля (ОТК).

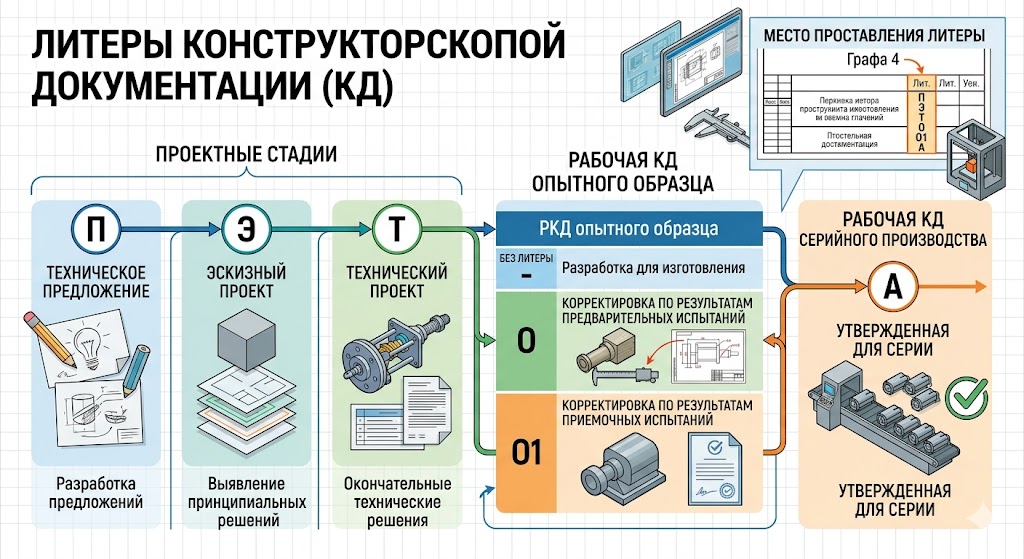

Стадии разработки и присвоение литер по ГОСТ 2.103-2013
Классический путь изделия от концепта до конвейера разбит на четкие стадии. На каждой стадии выпускается свой комплект КД, который затем корректируется по результатам изготовления и испытаний.
Безлитерная конструкторская документация (Проектная стадия)
Жизнь изделия начинается задолго до появления рабочих чертежей. На первых этапах проектирования создается так называемая безлитерная конструкторская документация. К ней относятся: техническое предложение (шифр "ПТ"), эскизный проект (шифр "ЭП") и технический проект (шифр "ТП"). На этих стадиях прорабатываются принципиальные решения: как изделие будет выглядеть, по каким законам физики оно будет работать и какие материалы потребуются. Литера в штампе на этих документах не проставляется (графа остается пустой), так как по ним невозможно ничего изготовить "в железе".
Опытные образцы и литеры «О» (О, О1, О2)
Когда технический проект утвержден, инженеры приступают к выпуску рабочей конструкторской документации (РКД) для создания самого первого, физического прототипа. Здесь в игру вступают литеры серии "О" (Опытная).
- Что означает литера О в конструкторской документации? Литера "О" присваивается первоначальному комплекту рабочих чертежей, по которым будет изготовлен опытный образец (или опытная партия) изделия. Конструкторская документация с литерой О означает, что деталь по этим чертежам будут делать впервые. После того как опытный образец собран, он подвергается заводским испытаниям. Естественно, выявляются недочеты: неудобно собирать, трет деталь, греется подшипник. Инженер вносит исправления в чертежи.
- Что такое литера О1 в конструкторской документации? После того как опытный образец испытан и чертежи откорректированы, документации присваивается следующая буква. Литера О1 в конструкторской документации означает, что чертежи прошли первую "обкатку" и готовы для изготовления установочной серии. Установочная серия — это первая, ограниченная промышленная партия (например, 10-50 штук), которая выпускается для проверки готовности оборудования завода к массовому производству.
- Литера О2: Если после испытаний установочной серии снова потребовались корректировки (например, технологи цеха попросили изменить фаску для более быстрого точения на станке), в чертежи вносятся изменения, и документации присваивается литера "О2". По ней изготавливается расширенная опытная партия.
Серийное и массовое производство: Литеры «А» и «Б»
Когда все испытания пройдены, конструкция признана идеальной и технологичной, изделие ставится на конвейер.
- Литера А в конструкторской документации что означает? Это важнейший рубеж для любого завода. Конструкторская документация литера А (а также литера А1 в конструкторской документации) означает, что изделие полностью отработано, готово к крупносерийному или массовому производству. По этим чертежам можно штамповать детали тысячами, не опасаясь системного брака.
- Литера Б в конструкторской документации: Присваивается документации на изделия исключительно массового производства (например, миллионные тиражи метизов, радиодеталей) после того, как документация с литерой "А" или "А1" была откорректирована по результатам длительной эксплуатации изделий у конечных потребителей.
Разовое изготовление и ремонт: Литеры «И», «Т», «У»
Не вся продукция выпускается сериями. Для специфических задач ГОСТ предусматривает отдельные буквы.
- Литера И в конструкторской документации что означает? Она расшифровывается как "Индивидуальное" или "Разовое" производство. Конструкторская документация литера И разрабатывается для изделий, которые выпускаются в единичном экземпляре и их повторное производство не планируется (например, уникальный стенд для испытаний, спецобрудование для конкретного цеха).
- Литера Т в конструкторской документации: "Технологическая". Присваивается КД на оснастку (шаблоны, кондукторы, пресс-формы), которая необходима для изготовления основного изделия.
- Литера У в конструкторской документации: Учебно-тренировочные изделия.
Сводная таблица стадий и литер РКД
| Стадия разработки по ГОСТ 2.103-2013 | Литера (код) | Что происходит на производстве |
|---|---|---|
| Разработка рабочей КД для опытного образца | Без литеры (или "О" после утверждения) | Только теория. Чертежи отдаются в опытный цех для первой попытки сборки. |
| Изготовление и предварительные испытания опытного образца | О | Сборка первого физического прототипа (макета). Корректировка чертежей по итогам предварительных заводских испытаний. |
| Изготовление и приемочные испытания установочной серии | О1 | Выпуск первой малой партии для проверки того, как изделие ведет себя при серийной сборке на основном оборудовании. |
| Изготовление контролируемой (расширенной) серии | О2 | Корректировка КД по результатам испытаний установочной серии. Финализация технологии. |
| Установившееся серийное или массовое производство | А (А1) | Конструкция "заморожена". Выпуск продукции идет полным ходом, поставки дилерам и заказчикам. |
| Массовое производство (после длительной эксплуатации) | Б | Окончательная отработка чертежей после сбора обратной связи от конечных пользователей за длительный период. |
| Разовое (единичное) производство | И | Изделие делается один раз, испытания проводятся прямо на готовом объекте при сдаче заказчику. |
Как осуществляется процедура присвоения литер?
Многие молодые инженеры задаются вопросом: как присваивается литера О конструкторской документации или как присваивается литера О1 конструкторской документации на практике? Этот процесс строго регламентирован и не может выполняться "по желанию" конструктора.
Присвоение литеры А конструкторской документации ГОСТ, как и других литер, оформляется специальным документом — Извещением об изменении (ИИ) по правилам ГОСТ 2.503-2013.
Процедура выглядит так:
- Комиссия (состоящая из главного конструктора, главного технолога, представителей ОТК и, при необходимости, заказчика) проводит испытания физического образца изделия.
- По результатам испытаний составляется Акт, в котором фиксируется, что изделие соответствует Техническому заданию (или требуется доработка).
- На основании Акта конструктор выпускает Извещение об изменении (ИИ), в котором указывает: "В графе 'Лит.' основной надписи проставить литеру 'О1'".
- Архив предприятия (Отдел технической документации — ОТД) принимает Извещение и официально меняет литеру на подлинниках чертежей.
