Жизненный цикл любого технического изделия начинается в кабинете конструктора, но чертежи не могут вечно лежать на столе разработчика. Их необходимо передавать в производственные цеха для сборки, смежникам для изготовления деталей по кооперации или в архив для долговременного сбережения интеллектуальной собственности предприятия. Если этот процесс не стандартизирован, на заводе неизбежно возникает путаница: мастера собирают узлы по устаревшим чертежам, подлинники теряются или покрываются масляными пятнами, а технологи не знают об изменениях в спецификациях.
Чтобы избежать производственного хаоса, передача конструкторской документации и ее оборот жестко регламентируются Единой системой конструкторской документации (ЕСКД). Инжиниринговая компания «Реестр Гарант» помогает предприятиям не только разрабатывать чертежи, но и выстраивать грамотные бизнес-процессы по их учету и безопасному обращению в соответствии с государственными стандартами.
Где хранится конструкторская документация на предприятии?
Отвечая на частый вопрос о том, где хранится конструкторская документация, необходимо понимать организационную структуру промышленного предприятия. Хранение технической документации — это не просто складирование бумаги в шкаф, а строгая процедура учета, выдачи и контроля за изменениями. Этим занимается специализированное подразделение — Отдел технической документации (ОТД) или Бюро технической документации (БТД).
Физически архив должен представлять собой изолированное помещение со стальными несгораемыми шкафами (или стеллажами), защищенное от прямых солнечных лучей, с контролем температуры (18–22 °C) и влажности (около 50%). Именно здесь, вдали от цеховой пыли и СОЖ (смазочно-охлаждающих жидкостей), хранятся самые ценные документы завода.
На современных предприятиях параллельно с бумажным архивом разворачиваются электронные системы (PDM/PLM), где чертежи хранятся на защищенных корпоративных серверах с регулярным резервным копированием и разграничением прав доступа.
Виды документов: подлинники, дубликаты и копии
Чтобы понять, как хранить конструкторскую документацию, нужно разобраться в иерархии документов. ГОСТ 2.102-2013 строго классифицирует чертежи в зависимости от способа их выполнения и характера использования.
| Вид документа | Что это такое? | Назначение и место хранения |
|---|---|---|
| Подлинники | Оригинальные документы, оформленные подлинными (живыми) подписями разработчиков, нормоконтролеров и утверждающих лиц. Либо подписанные квалифицированной электронной подписью (ЭЦП). | Хранятся исключительно в ОТД (БТД) предприятия-разработчика. Выдавать подлинники в цех или подрядчикам категорически запрещено. На них ставится штамп «Подлинник». |
| Дубликаты | Копии подлинников, имеющие силу подлинника (оформленные соответствующими подписями). Создаются для безопасной передачи базовых чертежей на другой завод (завод-изготовитель). | Хранятся в архиве завода-изготовителя (если разработку вела сторонняя проектная организация). Выполняют роль подлинников на данной территории. |
| Учтенные копии | Ксерокопии, сканы или синьки, снятые с подлинника или дубликата. Каждой такой копии присваивается инвентарный номер, и она записывается за конкретным абонентом (цехом, мастером). | Выдаются в цеха для непосредственного изготовления деталей. При изменении подлинника архив обязан изъять старые учтенные копии и выдать новые. |
| Неучтенные копии | Информационные копии, созданные для ознакомления, расчета коммерческих предложений или тендеров. | На них ставится штамп «Неучтенная копия». По ним запрещено изготавливать продукцию, так как при изменениях в подлиннике об этих копиях никто не вспомнит. |

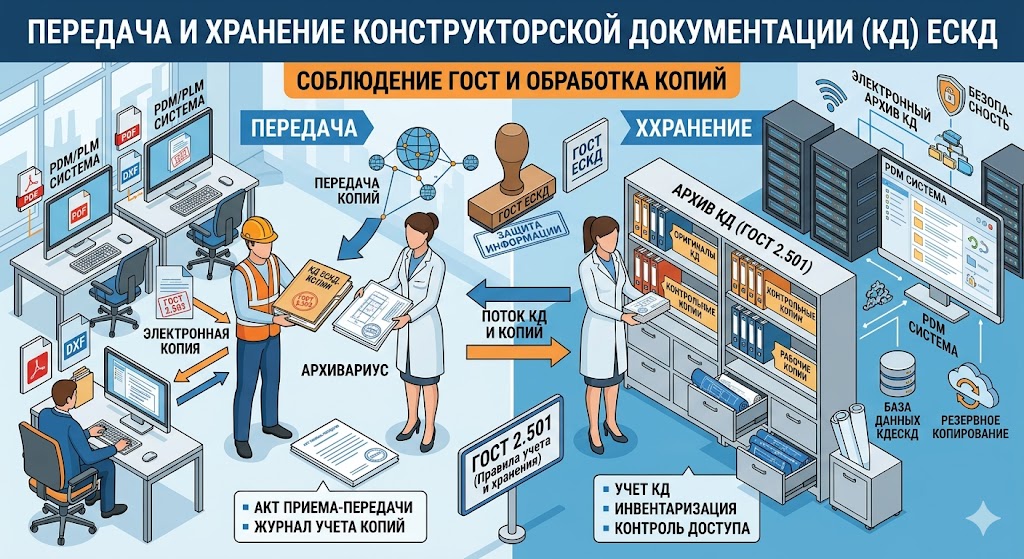

Порядок передачи конструкторской документации (ГОСТ 2.501)
Базовым документом, регламентирующим движение чертежей, является ГОСТ 2.501-2013 "Правила учета и хранения". Любая передача конструкторской документации гост сопровождает составлением актов приема-передачи и записями в инвентарных книгах.
Выдача в цех: учтенные копии конструкторской документации
Для изготовления деталей токарям, фрезеровщикам или монтажникам выдаются только учтенные копии конструкторской документации. Процесс выглядит так: мастер цеха пишет заявку в БТД (ОТД). Сотрудник архива делает копию с подлинника, ставит на нее красный штамп "Экз. № 1 (Учтенный)", вносит запись в абонентскую карточку (кому, когда и какой номер чертежа выдан) и отдает копию под роспись. Если главный конструктор выпустит Извещение об изменении (ИИ) и перерисует подлинник, архив точно будет знать, в какой цех нужно прийти, чтобы изъять устаревший "Экз. № 1" и выдать новый. Это на 100% исключает выпуск бракованных деталей.
Передача подлинников конструкторской документации
В редких случаях требуется передать права на изделие другому заводу. Передача подлинников конструкторской документации (или дубликатов) — это юридически сложная процедура. Она всегда сопровождается официальным письмом, описью передаваемых документов в трех экземплярах и накладной. В инвентарной книге передающего предприятия делается отметка о передаче, а получающее предприятие заводит на эти чертежи новые инвентарные номера.
Восстановление и аннулирование чертежей
В процессе работы предприятия происходят ситуации, когда документация изнашивается или ее актуальность теряется.
Восстановление КД
Бумага имеет свойство ветшать, особенно если оригиналы были начерчены тушью на кальке 30 лет назад. Если подлинник поврежден так, что невозможно прочитать размеры или технические требования, проводится восстановление подлинников конструкторской документации. Изготавливается новый документ (перечерчивается вручную или в CAD-системе). В его штампе ставится отметка "Восстановлен с подлинника", а также переносятся фамилии оригинальных разработчиков (но расписываются за них сотрудники, проводившие восстановление). Старый ветхий подлинник не уничтожается, а хранится отдельно с пометкой "Заменен восстановленным".
Аннулирование и уничтожение конструкторской документации
Когда изделие полностью снимается с производства (или чертеж заменяется принципиально новым), происходит аннулирование конструкторской документации. На подлиннике ставится штамп "Аннулирован", указывается основание (номер извещения об изменении) и дата. Все учтенные копии немедленно изымаются из цехов.
Само уничтожение конструкторской документации (сжигание или шредирование) допускается только для копий. Аннулированные подлинники продолжают храниться в архиве длительное время (в зависимости от специфики изделия — от 5 до 50 лет), так как ранее выпущенные приборы могут находиться в эксплуатации и требовать ремонта по старым чертежам.
Оцифровка, восстановление и разработка КД от профессионалов
Правильный порядок передачи конструкторской документации и ведение архива — это признак высокой культуры производства. Однако многие заводы сталкиваются с тем, что их бумажные архивы устарели, калька рассыпается в руках, а передавать в цех на современные станки с ЧПУ просто нечего (ведь станку нужна 3D-модель, а не ксерокопия ватмана).
Специалисты инжиниринговой компании «Реестр Гарант» готовы решить эти проблемы. Мы оказываем услуги по бережному реверс-инжинирингу и оцифровке старых советских архивов. Наши инженеры поднимут ветхие подлинники, переведут их в современные CAD-форматы (Компас-3D, SolidWorks) с соблюдением всех актуальных ГОСТов ЕСКД. Кроме того, мы разрабатываем новые изделия с нуля и помогаем нашим заказчикам выстроить правильную структуру электронного технического документооборота на заводе. Доверьте свою интеллектуальную собственность профессионалам!
