Жизненный цикл любого промышленного изделия начинается с идеи, которая поэтапно переносится на бумагу или в 3D-модель. Завершающим этапом проектирования, после которого деталь отправляется на станок, а сборка — в цех, является выпуск рабочей документации. В этой статье мы подробно разберём, что такое рабочая конструкторская документация, из каких обязательных документов она состоит и почему без неё невозможно начать серийное производство.
РКД — это конструкторская документация для производства
Если говорить простыми словами, рабочая конструкторская документация это финальный пакет чертежей, схем и спецификаций, содержащий исчерпывающие данные для изготовления, контроля, эксплуатации и ремонта изделия. Аббревиатура ркд рабочая конструкторская документация чаще всего используется на производственных предприятиях как синоним слова «чертежи».
Частый вопрос от начинающих специалистов: ркд это конструкторская документация или технологическая? Ответ однозначен: РКД разрабатывается конструктором (или КБ) и отвечает на вопрос «ЧТО нужно изготовить». А технологическая документация разрабатывается технологом и отвечает на вопрос «КАК это изготовить» (маршруты, режимы резания, инструменты).

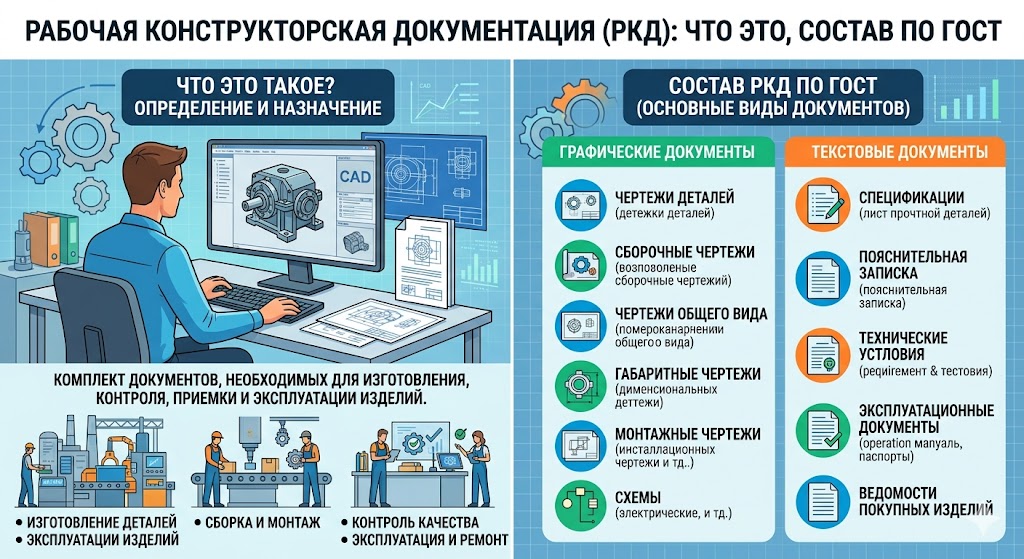

Комплект рабочей конструкторской документации: что входит по ГОСТ
Для того чтобы производство работало без сбоев, документация должна быть полной. Когда инженер спрашивает, рабочая конструкторская документация что входит в её состав, ответ следует искать в базовом стандарте Единой системы конструкторской документации. Основная рабочая конструкторская документация гост 2.102-2013 строго регламентирует виды и шифры документов.
Итак, что входит в рабочую конструкторскую документацию? Базовый комплект рабочей конструкторской документации включает в себя:
| Группа документов | Виды документов (Шифр по ЕСКД) | Назначение в производстве |
|---|---|---|
| Графические документы |
Чертеж детали (ЧД) Сборочный чертеж (СБ) Габаритный чертеж (ГЧ) Электронная модель (3D) |
Определяют форму, размеры, допуски, покрытия деталей и способы их взаимного соединения. |
| Текстовые документы |
Спецификация (СП) Технические условия (ТУ) Ведомость покупных изделий (ВП) |
Определяют состав сборки, устанавливают требования к приёмке готового изделия и перечень закупаемых комплектующих. |
| Схемы | Электрические, кинематические, гидравлические | Необходимы, если изделие имеет приводы, автоматику или гидравлические контуры. |
| Эксплуатационные | Руководство по эксплуатации (РЭ) Паспорт (ПС) |
Обеспечивают правильное использование и обслуживание готового изделия конечным потребителем. |
Основой всего комплекта является Спецификация — именно она определяет состав изделия и связывает все остальные документы воедино.
Чем отличается рабочая документация от конструкторской (проектной)
В поисковых системах часто встречается вопрос: чем отличается рабочая документация от конструкторской? Формулировка вопроса технически не совсем корректна, так как «рабочая» — это лишь одна из стадий «конструкторской» документации. Правильно будет спросить: чем рабочая стадия отличается от проектных стадий (эскизного или технического проекта)?
- Проектная документация (Эскизный / Технический проект) нужна для утверждения принципиальных решений. На этой стадии решается, как примерно будет выглядеть станок, какие будут применяться узлы и материалы. Чертежи могут не содержать точных допусков и посадок. Эту стадию часто делают для презентации инвестору или согласования с заказчиком.
- Рабочая конструкторская документация (РКД) нужна для изготовления. Здесь прорисована каждая фаска, проставлен квалитет точности для каждого отверстия, указана конкретная марка стали и ГОСТ на неё. По РКД токарь может выточить деталь без дополнительных вопросов к конструктору.
В строительной сфере (по правилам СПДС) существует аналогичное разделение: сначала выпускается Проектная документация (стадия П) для прохождения Госэкспертизы, а затем Рабочая документация (стадия Р) для строителей.
Разработка РКД: переход от чертежей к изготовлению
Даже идеально оформленная по рабочая конструкторская документация может потребовать корректировок. Существует процесс, называемый «сопровождением производства». Когда по чертежам изготавливается опытный образец, сборщики или технологи могут выявить несостыковки или предложить более технологичный вариант узла (например, заменить сварку на гибку).
В этом случае в выпущенный комплект РКД вносятся официальные изменения через «Извещение об изменении» (ГОСТ 2.503). Только после успешных испытаний опытного образца и корректировки чертежей, документации присваивается литера «О1», и она передаётся в серийное производство.
