Производство кабельно-проводниковой продукции существенно отличается от классического машиностроения. Здесь нет сотен сопрягаемых металлических деталей, но есть строгие физико-химические требования к электропроводности, изоляционным полимерам, стойкости к горению, агрессивным средам и механическому растяжению. Если кабельный завод осваивает выпуск новой номенклатуры (например, огнестойких кабелей FR-LS, специальных жгутов для авиации, судостроения или оптического волокна), ему потребуется профессионально разработанная нормативно-техническая база.
Компания «Реестр Гарант» специализируется на инженерном консалтинге и подготовит полный комплект документов для легального запуска серийного производства. Наша конструкторская документация на кабель разрабатывается в строгом соответствии с требованиями Единой системы конструкторской документации (ЕСКД) и отраслевых стандартов.
Специфика проектирования кабелей и жгутов
Многие руководители производств сталкиваются с тем, что стандартные конструкторские бюро машиностроительного профиля не умеют работать с кабелями. Обычный инженер может грамотно начертить редуктор, но проектирование токопроводящих систем требует специфических знаний в области электротехники и материаловедения. Требуется понимание химического состава полимеров (ПВХ пластикаты, сшитый полиэтилен СПЭ, фторопласты), расчетов волнового сопротивления, особенностей наложения экранов (медные ленты, оплетки) и бронирования стальными оцинкованными лентами.
Кроме того, разработка чертежей строго регламентируется отдельными документами. Базовым является ГОСТ 2.414-75 «Правила выполнения чертежей жгутов, кабелей и проводов». Согласно этому ГОСТу, чертеж должен не только отображать поперечное сечение в нужном масштабе, но и детально описывать схемы скрутки изолированных жил, толщину каждого экструдируемого слоя изоляции и наружной оболочки, шаг повива и направление скрутки.

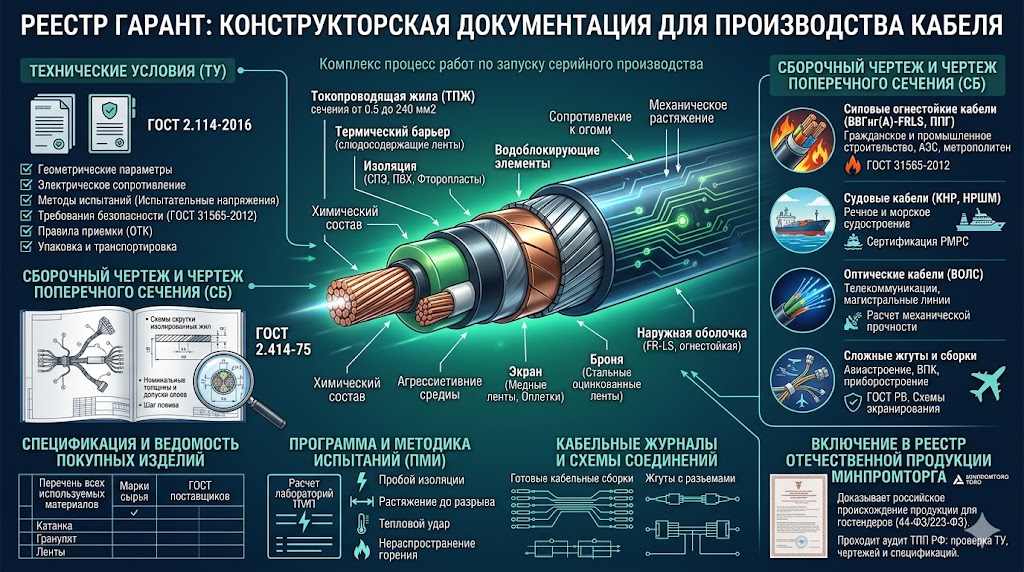

Этапы разработки и состав рабочей документации
Государственные стандарты (ГОСТ) зачастую определяют лишь общие требования к типу кабеля. Чтобы запустить конкретную марку на экструзионных линиях вашего предприятия, пройти обязательную сертификацию в Росаккредитации и начать отгрузки, необходим исчерпывающий пакет рабочей конструкторской документации.
Основные документы для запуска в производство:
- Технические условия (ТУ). Это главный коммерческий и технический документ производителя, разрабатываемый по правилам ГОСТ 2.114-2016. В ТУ жестко фиксируются геометрические параметры (сечения от 0.5 до 240 мм2 и выше), электрическое сопротивление, испытательные напряжения, а также требования безопасности (например, ГОСТ 31565-2012 для пожарной безопасности), правила приемки ОТК, методы контроля, упаковка на барабаны и транспортировка.
- Сборочный чертеж (СБ) и чертеж поперечного сечения. Графические документы, отображающие послойную конструкцию: токопроводящая жила (ТПЖ), термический барьер (слюдосодержащие ленты), изоляция, водоблокирующие элементы, экран, броня и наружная оболочка. Для каждого слоя указываются номинальные толщины и плюсовые/минусовые допуски.
- Спецификация и ведомость покупных изделий. Исчерпывающий перечень всех используемых сырьевых материалов (катанка, гранулят, ленты) с указанием их марок и ГОСТов поставщиков.
- Программа и методика испытаний (ПМИ). Регламент, описывающий, как заводская лаборатория или независимый испытательный центр будет проверять образцы на пробой изоляции, растяжение до разрыва, тепловой удар или нераспространение горения в пучке.
- Кабельные журналы и схемы соединений. Разрабатываются преимущественно для готовых кабельных сборок и жгутов, оснащенных разъемами, применяемых в приборостроении, автопроме или авиации.
Разработка документации на кабель для разных отраслей
В зависимости от конечного потребителя, к кабельной продукции предъявляются принципиально разные требования. Инженеры-конструкторы «Реестр Гарант» учитывают отраслевую специфику на этапе формирования Технического задания.
Особенности документации по типам изделий
| Тип кабельной продукции | Сфера применения | Ключевые требования к документации (КД и ТУ) |
|---|---|---|
| Силовые огнестойкие кабели (ВВГнг(А)-FRLS, ППГ) | Гражданское и промышленное строительство, АЭС, метрополитен. | Строгое соответствие ГОСТ 31565-2012. Описание термических барьеров, расчет дымо- и газовыделения при тлении. |
| Судовые кабели (КНР, НРШМ) | Речное и морское судостроение, плавучие платформы. | Стойкость к морской воде, вибрациям, маслам. Требуется сертификация в Морском (РМРС) или Речном регистре. |
| Оптические кабели (ВОЛС) | Телекоммуникации, сети провайдеров, магистральные линии. | Расчет механической прочности на растяжение (в кН), описание оптических волокон, допустимые радиусы изгиба. |
| Сложные жгуты и сборки | Авиастроение, ВПК (гособоронзаказ), приборостроение. | Разработка по ГОСТ РВ. Описание распайки разъемов (ШР, РС), схемы экранирования, таблицы цепей прозвонки. |
Кабельная продукция и Реестр Минпромторга
Для кабельных заводов, участвующих в государственных закупках (по 44-ФЗ и 223-ФЗ), критически важно доказать российское происхождение своей продукции. Включение кабеля в Реестр отечественной промышленной продукции Минпромторга (согласно Постановлению Правительства РФ №719) дает абсолютное преимущество на тендерах.
Однако Торгово-промышленная палата (ТПП РФ) выдаст акт экспертизы только в том случае, если производитель предоставит полный комплект безупречно оформленной конструкторской и технологической документации. Эксперты ТПП будут скрупулезно проверять Технические условия, чертежи и спецификации, чтобы убедиться, что основные технологические операции (волочение проволоки, скрутка стренги, наложение изоляции) действительно выполняются на территории России.
Документация, выпущенная нашими инженерами, полностью закрывает этот вопрос. Мы оформляем проекты так, чтобы они без проблем проходили строгий аудит ТПП РФ.
Заказать пакет документов для кабельного завода
Отсутствие актуального ТУ или критические ошибки в расчетах чертежей гарантированно приведут к браку на экструзионных линиях или к отказу при сертификации в Росстандарте. Без сертификатов качества невозможна легальная реализация продукции оптовым заказчикам, строительным холдингам и дилерам.
Доверьте разработку нормативно-технической базы профессионалам. Отправьте нам исходные данные о планируемом к выпуску кабеле: его назначение, номинальное напряжение, требуемое количество и сечение токопроводящих жил, условия прокладки. Специалисты компании «Реестр Гарант» оперативно рассчитают стоимость разработки, сформируют правильные Технические условия и выпустят рабочие чертежи, обеспечив вашему предприятию быстрый выход на рынок.
