Если вы занимаетесь производством, разработкой нового оборудования или планируете выводить свою продукцию на государственный рынок, вам неизбежно придется столкнуться с необходимостью оформления инженерных бумаг. Закономерно возникает вопрос: что такое конструкторская документация, как она классифицируется и какие стандарты регламентируют ее структуру? В этой статье мы подробно разберем все аспекты, опираясь на требования Единой системы конструкторской документации (ЕСКД).
В строгом инженерном смысле конструкторская документация это строго структурированный набор графических и текстовых документов, которые в совокупности определяют внешний вид, устройство, габариты изделия, а также описывают материалы, принципы работы и данные, необходимые для его изготовления, контроля, приемки, правильной эксплуатации и последующего ремонта. На сегодняшний день базовые правила и нормы формирования таких пакетов регулируются государственными стандартами, главным из которых выступает ГОСТ 2.102.
Для тех, кто только погружается в производственные процессы, часто остается неясным, для чего нужна конструкторская документация. Главное назначение конструкторской документации заключается в создании единой информационной базы, которая позволяет на любом подходящем заводе или фабрике собрать точную копию изделия, задуманную инженером. Без правильно оформленных чертежей, схем и перечней невозможно ни запустить серийное производство, ни пройти сертификацию, ни внести продукцию в реестр отечественного оборудования Минпромторга.

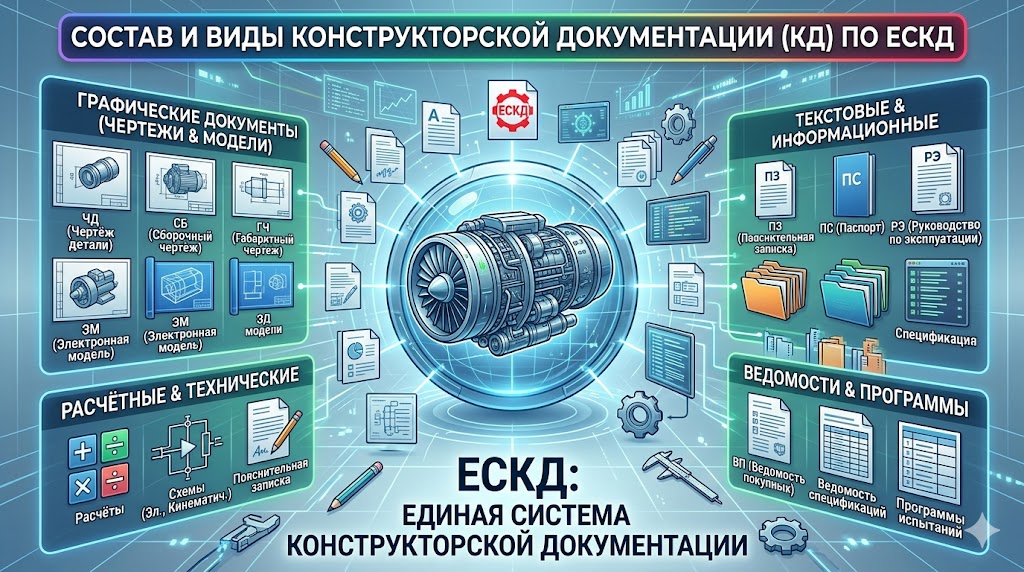

Что входит в комплект документов
Многие ошибочно полагают, что вся техническая база ограничивается лишь чертежами. На самом деле, полный комплект конструкторской документации включает в себя огромное разнообразие материалов, каждый из которых выполняет свою узкую задачу. Согласно ГОСТ 2.102-2013, все документы делятся на основные и неосновные. К основным относятся чертежи деталей (для единичных компонентов) и спецификации (для сборочных единиц, комплексов и комплектов).
Разберем более детально, что входит в конструкторскую документацию и какие документы относятся к конструкторской документации в первую очередь. Графические материалы составляют основу любого инженерного проекта:
- Чертежи деталей. Описывают форму, размеры, шероховатости поверхностей и материал конкретной детали, которая изготавливается без применения сборочных операций.
- Сборочные чертежи (СБ). Показывают, как именно соединяются отдельные детали в единую конструкцию, какие методы сварки, клепки или пайки применяются при монтаже.
- Чертежи общего вида (ВО). Дают комплексное представление о конструкции изделия, взаимодействии его составных частей и принципе действия. Часто разрабатываются на стадиях эскизного или технического проекта.
- Габаритные чертежи (ГЧ). Необходимы для того, чтобы понимать крайние контуры изделия. На них не показывают внутреннее устройство, зато четко фиксируют посадочные и установочные размеры, критически важные для логистики и размещения оборудования.
- Монтажные чертежи (МЧ). Содержат контуры изделия и данные для его установки на месте эксплуатации (например, на фундаменте или в аппаратном шкафу).
- Схемы (электрические, гидравлические, пневматические, кинематические). Описывают принцип действия с помощью условных графических обозначений. Например, схема электрическая принципиальная (Э3) критически важна при сборке шкафов автоматики, пультов управления и электрощитов.
Текстовые документы и их специфика
Помимо графической части, огромную роль играют текстовые документы. Именно они несут описательную, расчетную и регламентирующую нагрузку. Согласно нормативной базе, к конструкторской документации относятся следующие текстовые материалы:
- Технические условия (ТУ). Один из важнейших документов, содержащий весь комплекс требований к продукции, ее изготовлению, контролю, приемке и поставке. ТУ разрабатываются в тех случаях, когда на изделие нет государственного стандарта (ГОСТ) или нужно уточнить, расширить его требования.
- Пояснительная записка (ПЗ). Содержит описание устройства изделия, обоснование выбранных технических и конструктивных решений, а также расчеты (прочностные, тепловые, электрические), подтверждающие надежность конструкции на всех этапах ее работы.
- Программы и методики испытаний (ПМ). Регламентируют порядок проведения тестирований опытных образцов и серийной продукции, чтобы гарантированно подтвердить ее соответствие заданным характеристикам.
- Эксплуатационная и ремонтная документация (РЭ, ФО, ПС). Руководства по эксплуатации, формуляры и паспорта — всё это является неотъемлемой частью КД. Они предназначены не для завода-изготовителя, а для конечного пользователя и сервисного инженера, обеспечивая безопасную и правильную эксплуатацию изделия.
Спецификации и перечни
Среди текстовых документов особое место занимает спецификация в конструкторской документации. По сути, это главный сводный документ для любой сборочной единицы, комплекса или комплекта. Спецификация определяет точный состав изделия. Без нее сборщик на производстве просто не будет знать, сколько болтов, гаек, печатных плат или покупных блоков нужно взять со склада, чтобы собрать готовый прибор.
Спецификация составляется в табличной форме на стандартных форматах А4. Она содержит несколько обязательных разделов, которые заполняются в строгой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы и комплекты. В каждой строке указывается позиция на сборочном чертеже, формат документа, зона (если чертеж большой), обозначение (шифр документа), наименование и необходимое количество на одну сборку. Важно отметить, что именно спецификация выступает тем фундаментом, на который нанизывается весь остальной перечень конструкторской документации по конкретному узлу.
Классификация по этапам проектирования
Чтобы не запутаться в обилии бумаг, ЕСКД предусматривает четкую классификацию. Существуют различные виды конструкторской документации и их назначение напрямую зависит от того, на какой стадии разработки находится ваш проект. Согласно ГОСТ 2.103-2013, процесс инженерного проектирования делится на несколько ключевых этапов:
- Техническое предложение (литера "П"). Документация, которая содержит технико-экономическое обоснование целесообразности разработки изделия на основании первоначального технического задания.
- Эскизный проект (литера "Э"). Документы, дающие принципиальное представление об устройстве и принципе работы изделия, а также данные, определяющие его назначение, основные параметры и габаритные размеры.
- Технический проект (литера "Т"). Содержит окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для последующей разработки рабочей документации.
- Рабочая конструкторская документация (РКД, литеры "О", "О1", "А" и т.д.). Это финальный и самый важный этап. РКД предназначена непосредственно для изготовления и испытания опытных образцов, а затем и для полномасштабного серийного производства. Именно по РКД работают станочники, сварщики, монтажники и контролеры ОТК.
Ведомости и сводные документы
Когда проект сложный и состоит из десятков или сотен сборочных единиц, количество чертежей и текстовых документов может исчисляться тысячами листов. Чтобы контролировать полноту комплекта, инженерами разрабатывается специальная ведомость конструкторской документации. Существует несколько типов таких ведомостей, каждая из которых решает свою логистическую или учетную задачу:
- Ведомость спецификаций (ВС) — содержит сводный перечень всех спецификаций составных частей изделия. Позволяет быстро найти нужный узел.
- Ведомость ссылочных документов (ВД) — перечисляет все ГОСТы, ОСТы, ТУ и другие государственные или отраслевые нормативы, на которые есть ссылки в комплекте КД. Без этих нормативов невозможно полноценно изготовить изделие в соответствии с требованиями.
- Ведомость покупных изделий (ВП) — подробный список всех компонентов, которые не изготавливаются на данном предприятии, а закупаются в готовом виде у сторонних поставщиков (например, микросхемы, реле, подшипники, специальный крепеж, электродвигатели).
- Ведомость держателей подлинников (ДП) — юридически важный документ, указывающий организации или конкретные отделы, в которых физически хранятся подлинники документов, примененных при разработке изделия.
Часто задаваемые вопросы (FAQ)
Можно ли разработать КД без соблюдения стандартов ЕСКД?
В некоторых случаях, если вы производите продукцию исключительно для внутреннего использования на своем предприятии и не планируете ее сертифицировать или продавать государственным структурам, вы можете ограничиться простыми "рабочими эскизами". Однако, если продукция пойдет на широкий рынок, подлежит обязательной сертификации или тем более планируется для включения в реестр Минпромторга — соблюдение требований ЕСКД строго обязательно. Отклонение от ГОСТ приведет к отказу в выдаче заключений.
Чем конструкторская документация отличается от технологической (ТД)?
Если говорить простым языком, КД отвечает на вопрос "ЧТО именно нужно изготовить?" (как оно выглядит, из каких деталей состоит, какие имеет размеры и технические характеристики). Технологическая документация (ТД) отвечает на вопрос "КАК это изготовить?" (на каких станках, какими резцами, при какой температуре, в какой последовательности производственных операций). Это два взаимосвязанных, но совершенно разных пакета документов.
Могут ли Технические условия (ТУ) входить в состав КД?
Да, безусловно. Технические условия (ТУ) являются неотъемлемой и крайне важной частью комплекта конструкторской документации на изделие, особенно если на это изделие не распространяется уже существующий государственный стандарт (ГОСТ) с исчерпывающими требованиями по безопасности и контролю качества.
