Комплект технологической документации для станков и промышленного инструмента: системный подход к организации производства
Грамотно составленная технологическая документация — основа эффективного машиностроительного производства. За годы работы с ведущими производственными предприятиями мы убедились: компании с системным подходом к документообороту показывают стабильно высокие результаты по качеству продукции и срокам выполнения заказов.
Нормативная база технологической документации в машиностроении
Российская система стандартизации технологических процессов базируется на комплексе взаимосвязанных нормативов, обеспечивающих единство требований по всей стране.
Основные стандарты ЕСКД и ЕСТД
Единая система конструкторской документации (ЕСКД):
- ГОСТ 2.101-2016 — виды изделий и документов
- ГОСТ 2.102-2013 — виды и комплектность конструкторских документов
- ГОСТ 2.109-73 — основные требования к чертежам
- ГОСТ 2.119-2013 — эскизные и технические проекты
Единая система технологической документации (ЕСТД):

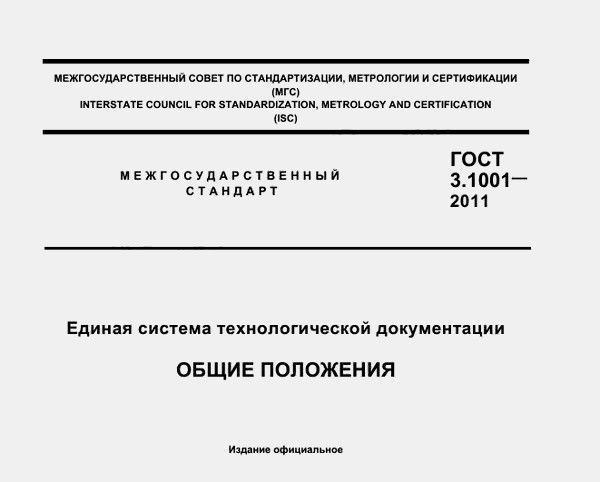

- ГОСТ 3.1001-2011 — общие положения ЕСТД
- ГОСТ 3.1102-2011 — стадии разработки и виды документов
- ГОСТ 3.1118-82 — формы и правила оформления маршрутных карт
- ГОСТ 3.1404-86 — формы и правила оформления документов на технологические процессы и операции обработки резанием
Стандарты по охране труда:
- ГОСТ 12.2.009-99 — станки металлообрабатывающие, требования безопасности
- ГОСТ 12.2.022-80 — конвейеры, требования безопасности
- СанПиН 2.2.4.548-96 — гигиенические требования к микроклимату производственных помещений
Несоблюдение данных стандартов приводит к серьезным проблемам при аудитах Ростехнадзора и может стать причиной приостановки производственной деятельности.
Структура комплекта технологической документации
Технологические регламенты
Общий технологический регламент — документ, описывающий весь производственный цикл от поступления заготовок до выпуска готовой продукции.
Частные технологические регламенты — детальное описание отдельных технологических переделов: механообработка, термообработка, сборка, контроль качества.
Регламенты по безопасности — специальные процедуры для работы с опасными веществами, высокотемпературными процессами, подъемно-транспортным оборудованием.
Операционно-технологические карты
Карты механической обработки — подробные инструкции для каждой операции: точение, фрезерование, сверление, шлифование с указанием режимов резания.
Карты сборочных операций — последовательность сборки узлов и агрегатов, требования к моментам затяжки, применяемые герметики и клеи.
Карты контрольных операций — методики измерений, применяемые средства контроля, критерии приемки изделий.
Маршрутная документация
Маршрутные карты изготовления — графическое отображение движения заготовок по участкам производства с указанием времени выполнения операций.
Схемы планировки оборудования — размещение станков и приспособлений для оптимизации грузопотоков и минимизации межоперационных перемещений.
Маршруты транспортировки — схемы перемещения крупногабаритных изделий с учетом грузоподъемности кранового оборудования.
⚠️ Частая ошибка
Многие предприятия создают документацию формально, копируя шаблоны без привязки к реальным условиям производства. Это приводит к тому, что операторы игнорируют официальные инструкции и работают "по памяти", что неизбежно влечет за собой нестабильность качества и повышенный травматизм.
Детальная методика разработки технологической документации
Анализ конструкторской документации
Изучение чертежей деталей, сборочных единиц, технических требований к готовой продукции. Определение базовых поверхностей, последовательности обработки, необходимой точности размеров и шероховатости поверхностей.
Проектирование технологического процесса
Разработка оптимальной последовательности операций с учетом имеющегося парка оборудования. Расчет режимов резания, нормирование операций, выбор инструмента и оснастки. Определение методов базирования и закрепления заготовок.
Расчет технологических параметров
Определение режимов резания (скорость, подача, глубина резания) на основе справочной литературы и практического опыта. Расчет машинного времени, времени на установку и снятие детали, времени технического обслуживания оборудования.
Создание технологической оснастки
Проектирование специальных приспособлений, кондукторов, шаблонов. Разработка чертежей режущего инструмента, если требуется изготовление нестандартного инструмента. Подбор измерительных средств для контроля качества.
Оформление технологических документов
Составление операционно-технологических карт согласно ГОСТ 3.1404-86, маршрутных карт по ГОСТ 3.1118-82. Создание ведомостей оснастки, инструмента, материалов. Разработка инструкций по охране труда для каждого рабочего места.
Экспериментальная отработка
Изготовление опытной партии деталей по разработанному технологическому процессу. Корректировка режимов обработки, доработка оснастки, уточнение норм времени. Анализ качества получаемых изделий, выявление узких мест процесса.
Утверждение и внедрение
Согласование технологической документации с заинтересованными службами: ОТК, служба главного механика, отдел охраны труда, планово-экономический отдел. Обучение операторов работе по новым технологиям. Контроль соблюдения технологических требований в период освоения.
Специфика документации для различных типов оборудования
Токарные станки
Технологическая документация для токарных операций требует особого внимания к выбору режимов резания и геометрии режущего инструмента:
- Операционные карты должны содержать схемы установки детали в патроне или центрах
- Карты наладки с указанием вылета резца, высоты центра, настройки суппорта
- Инструкции по контролю размеров в процессе обработки для предотвращения брака
- Регламенты обслуживания системы охлаждения и смазки станка
Фрезерные станки
Фрезерование характеризуется многообразием типов обработки, что требует детальной проработки документации:
- Схемы базирования заготовок на столе станка с указанием точек приложения зажимных усилий
- Траектории движения инструмента для сложных профилей с указанием подводов и отводов
- Карты настройки делительных головок для обработки зубчатых колес и шлицевых валов
- Инструкции по программированию для станков с ЧПУ
Шлифовальные станки
Шлифование — финишная операция, требующая повышенного внимания к точности:
- Карты правки шлифовальных кругов с указанием периодичности и параметров правки
- Инструкции по балансировке шлифовальных кругов
- Регламенты контроля температуры обрабатываемых поверхностей
- Процедуры применения СОЖ для предотвращения прижогов и трещин
Система контроля качества в технологической документации
Входной контроль материалов
Документирование процедур приемки заготовок и материалов включает:
- Проверку сертификатов качества на металл и сплавы
- Контроль геометрических размеров заготовок
- Испытания механических свойств выборочных образцов
- Визуальный контроль на наличие дефектов поверхности
Операционный контроль
Контроль в процессе изготовления предусматривает:
- Промежуточные измерения размеров после каждой операции
- Контроль шероховатости обработанных поверхностей
- Проверку соосности и перпендикулярности осей
- Контроль твердости после термической обработки
Приемочный контроль
Финальный контроль готовой продукции включает:
- Полную размерную проверку согласно чертежу
- Функциональные испытания (для сборочных единиц)
- Контроль внешнего вида и маркировки
- Оформление паспортов и сертификатов качества
Требования безопасности и охраны труда
Безопасность на машиностроительном производстве — приоритетный вопрос, требующий детального документирования всех аспектов охраны труда.
Инструкции по безопасной работе
Каждое рабочее место должно быть обеспечено инструкциями, содержащими требования по безопасному выполнению операций, использованию средств индивидуальной защиты, действиям в аварийных ситуациях.
Регламенты технического обслуживания
Документированные процедуры планово-предупредительного ремонта оборудования, включающие графики смазки, замены фильтров, проверки защитных устройств и аварийной сигнализации.
Экологические требования
Инструкции по обращению с отходами производства: стружкой, отработанными СОЖ, промасленной ветошью. Требования по предотвращению загрязнения окружающей среды.
Практические кейсы внедрения документации
Кейс 1: ПАО "КАМАЗ"
Задача: Модернизация технологических процессов производства коленчатых валов
Решение: Разработка нового комплекта документации с внедрением операций чистового точения и шлифования на многоцелевых станках
Результат: Сокращение времени изготовления на 30%, повышение точности обработки в 2 раза, снижение брака с 3,2% до 0,8%
Кейс 2: АО "Уралвагонзавод"
Задача: Организация производства крупногабаритных корпусных деталей
Решение: Создание технологии обработки на расточно-фрезерных станках с разработкой специальной оснастки
Результат: Освоение выпуска новой номенклатуры, сокращение цикла изготовления на 25%, экономия материалов 15%
Кейс 3: ОАО "Тяжмаш"
Задача: Внедрение технологии изготовления прецизионных деталей для энергетического машиностроения
Решение: Разработка многоуровневой системы контроля качества с промежуточными измерениями
Результат: Достижение точности обработки IT6-IT7, получение сертификата соответствия международным стандартам качества
Цифровизация технологической документации
Современное производство невозможно представить без цифровых технологий управления процессами:
PLM-системы
Product Lifecycle Management обеспечивает единое информационное пространство для хранения и актуализации технологической документации. Популярные решения: Siemens NX, CATIA V6, Autodesk Vault.
MES-системы
Manufacturing Execution Systems позволяют в реальном времени отслеживать выполнение технологических операций, контролировать расход материалов, фиксировать параметры качества.
Мобильные технологии
Планшеты и смартфоны на рабочих местах обеспечивают быстрый доступ к актуальной документации, возможность внесения замечаний и предложений операторами.
Экономическая эффективность качественной документации
Инвестиции в создание полноценного комплекта технологической документации окупаются в течение 6-12 месяцев за счет:
Снижение потерь
- Уменьшение брака на 60-80%
- Сокращение простоев оборудования на 40-50%
- Экономия материалов до 15%
- Снижение расходов на переделки в 3-4 раза
Повышение производительности
- Сокращение времени наладки станков на 30-40%
- Ускорение освоения новой продукции в 2-3 раза
- Повышение сменной выработки на 25-35%
- Снижение трудозатрат на единицу продукции до 20%
Улучшение качества
- Стабилизация показателей точности
- Повышение надежности изделий
- Снижение рекламаций от потребителей
- Соответствие международным стандартам
Типичные проблемы при разработке документации
❌ Основные ошибки разработчиков
1. Недостаточная детализация технологических переходов
Общие формулировки типа "обработать согласно чертежу" не дают операторам четкого понимания последовательности действий и приводят к разнотипности выполнения операций.
2. Игнорирование особенностей конкретного оборудования
Универсальные инструкции не учитывают специфику имеющихся станков, что приводит к неоптимальным режимам обработки и повышенному износу инструмента.
3. Отсутствие связи с нормированием
Технологические процессы разрабатываются без учета экономических факторов, что приводит к завышенным нормам времени и снижению конкурентоспособности продукции.
4. Формальный подход к вопросам безопасности
Инструкции по охране труда копируются из типовых образцов без привязки к реальным условиям производства.
5. Отсутствие обратной связи с производством
Документация не корректируется на основе практического опыта эксплуатации, что приводит к накоплению неточностей и ошибок.
Современные тенденции развития
Индустрия 4.0 и "умное" производство
Четвертая промышленная революция кардинально меняет подходы к организации технологических процессов:
- Интернет вещей (IoT) — станки передают данные о состоянии в реальном времени
- Искусственный интеллект — автоматическая оптимизация режимов обработки
- Дополненная реальность — визуализация технологических инструкций прямо на рабочем месте
- Цифровые двойники — виртуальное моделирование процессов перед внедрением
Адаптивные технологии
Современные системы автоматически корректируют технологические параметры в зависимости от текущих условий:
- Системы активного контроля размеров в процессе обработки
- Автоматическая компенсация износа инструмента
- Адаптивное управление подачей охлаждающей жидкости
- Прогнозирование поломок оборудования на основе анализа данных
Безбумажные технологии
Полный переход на электронный документооборот с использованием:
- QR-кодов для быстрого доступа к инструкциям
- Электронных подписей для утверждения документов
- Облачных хранилищ для доступа к документации с любого устройства
- Систем версионирования для отслеживания изменений
Практические рекомендации по внедрению
Поэтапное внедрение
Этап 1 (1-2 месяца): Инвентаризация существующей документации, выявление пробелов и несоответствий.
Этап 2 (2-3 месяца): Разработка базового комплекта документов для ключевых технологических процессов.
Этап 3 (3-4 месяца): Пилотное внедрение на одном участке, сбор обратной связи, корректировка.
Этап 4 (4-6 месяцев): Масштабирование на все производственные подразделения.
Этап 5 (постоянно): Мониторинг эффективности, регулярная актуализация документации.
